Revue technique automobile Renault Avantime: Repose de l'ensemble pompe - jauge

Particularités

Veiller à ce que le joint ne soit pas détérioré, le remplacer si nécessaire.

Replacer, tout d'abord le joint d'étanchéité sur le réservoir avant d'engager l'ensemble.

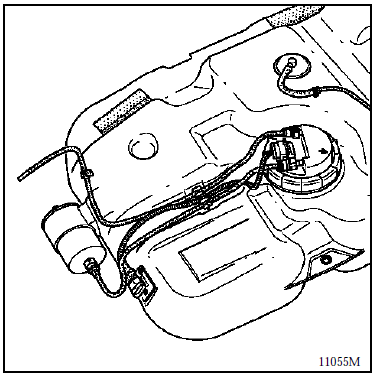

Reposer l'ensemble pompe - jauge dans le réservoir en l'orientant de façon à positionner la flèche d'indexage en face de l'encoche du puit de jauge.

Serrer l'écrou de fixation de l'ensemble pompe -

Serrer l'écrou de fixation de l'ensemble pompe - jauge au couple de 3,5 dan.M avec l'outil mot. 1397 Tout en maintenant la jauge pour éviter sa rotation.

S'assurer du bon encliquetage du connecteur et du bon clipsage des raccords rapides des canalisations (présence de deux joints toriques).

Rebrancher la batterie.

    Depose de l'ensemble pompe - jauge
    Débrancher la batterie. Déposer le réservoir à carburant. Débrancher le connecteur électrique (1). Débrancher ensuite la canalisation d'alim ...

    Branchement essence
    Branchement diesel Controle Mesure de la hauteur h Jauge déposée, la placer sur une surface plane. H est la hauteur mesurée entre l'axe du flotteur et l ...
