Revue technique automobile Renault Avantime: Serrure électrique sur hayon

L'interrupteur de hayon (tout ou rien) est identique sur tous les véhicules.

Le contacteur peut être déposé à l'aide d'un tournevis utilisé en levier.

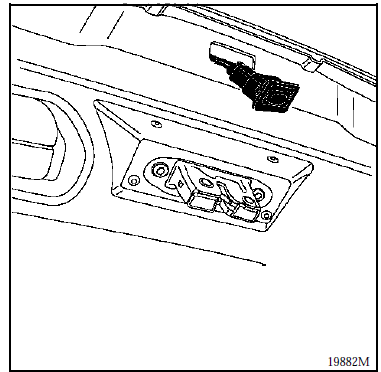

Serrure de hayon

Serrure de hayon

Fonctionnement

Fonctionnement

Le verrouillage est assuré par un électro-aimant interne à la serrure. Le contacteur d'ouverture du hayon assure une conformité à l'électro-aimant entre le boîtier de connexion habitacle et la masse du véhicule.

Lors d'un appui, le boîtier central habitacle détecte un circuit résistif à la masse par l'intermédiaire de l'électro-aimant et assure une alimentation temporisée de 500 ms pour commander son ouverture (seulement si le véhicule est déverrouillé).

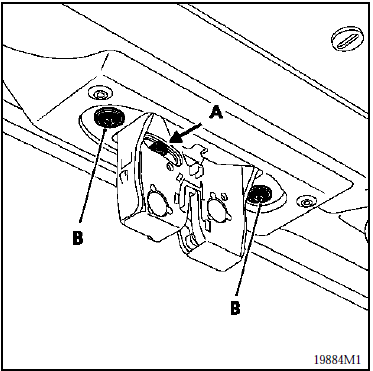

Nota : en cas de défaillance de la serrure électrique, il est possible de déverrouiller le hayon en basculant à l'aide d'un petit tournevis, le mécanisme (a) depuis l'intérieur du véhicule.

Depose

Dégarnir le hayon (vis 1/4 de tour).

Dévisser les fixations (b).

Dégager la serrure électrique par l'intérieur, puis la débrancher.

Repose

Procéder en sens inverse de la dépose.

Couple de serrage de la serrure : 0,8 dan.M.

Couple de serrage de la gâche : 2,1 dan.M.
