Revue technique automobile Renault Avantime: Support de traverse radiateur

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du renfort de fixation de traverse extrême avant et de la fermeture de longeron partie avant.

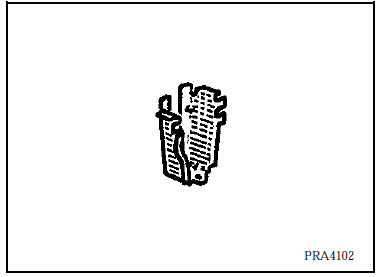

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  de la protection sous moteur,
  •  du bouclier,
  •  de la traverse de radiateur,
  •  de l'avertisseur côté gauche,
  •  du bocal-lave vitre côté droit.
Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.

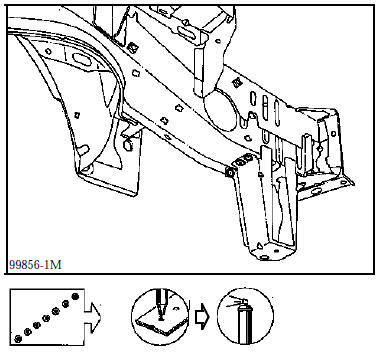

1 LIAISON AVEC LONGERON AVANT PARTIE AVANT

Epaisseur des tôles (mm)

Support de traverse radiateur 1,5
Longeron avant partie avant 1,5

Dégrafage

épaisseur 1, 50 8 Points électriques sur épaisseur 1, 50

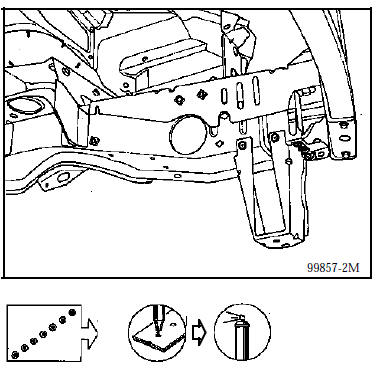

Soudure

Fermeture de longeron partie avant

    Depose - repose
