Revue technique automobile Renault Avantime: Support supérieur de boîte de vitesses

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du passage de roue côté gauche seulement.

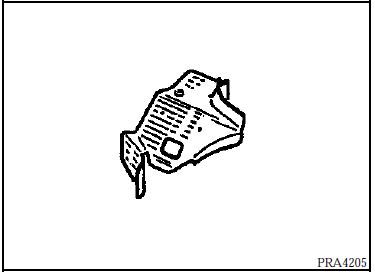

Composition de la piece M.P.R.

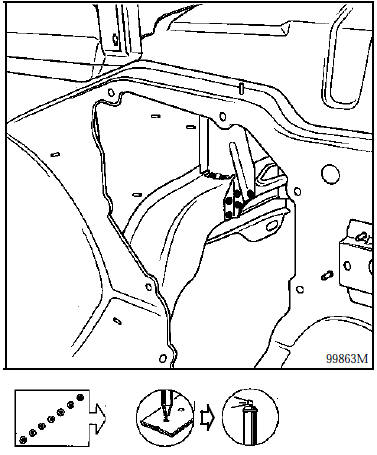

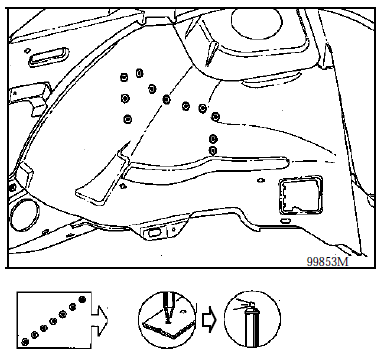

1 LIAISON AVEC PASSAGE DE ROUE

1 LIAISON AVEC PASSAGE DE ROUE

Epaisseur des tôles (mm)

Support supérieur de boîte de vitesses 1,2
Passage de roue 1,5

Dégrafage

épaisseur 1,2 11 Points électriques sur épaisseur 1,2

Soudure

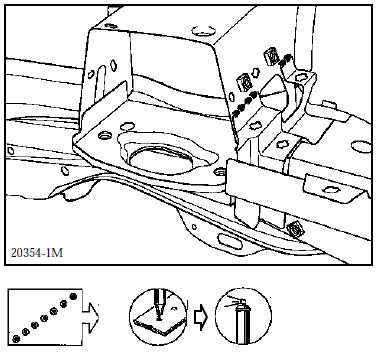

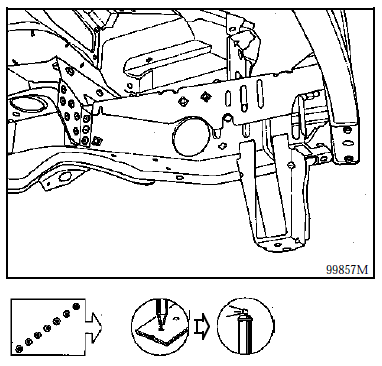

2 LIAISON AVEC LONGERON PARTIE AVANT

2 LIAISON AVEC LONGERON PARTIE AVANT

Epaisseur des tôles (mm)

Support supérieur de boîte de vitesses 1,2
Longeron avant partie avant 1,5
Support inférieur de boîte de vitesses 2,5

Dégrafage

épaisseur 1,2 16 Points électriques sur épaisseur 1,2

Soudure

3 LIAISON AVEC BAC A BATTERIE

3 LIAISON AVEC BAC A BATTERIE

Rappel : se reporter à l'opération 41-g-3

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
