Revue technique automobile Renault Avantime: Surlongeron avant

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du longeron avant partie avant partielle

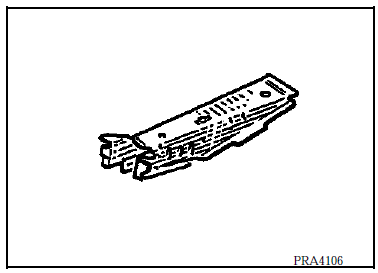

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  de la protection sous moteur,
  •  du bouclier,
  •  des clignotants,
  •  de la tôle porte-phare,
  •  de la batterie,
  •  du bac à batterie et calculateur,
  •  des faisceaux partiels.

1 LIAISON AVEC ELEMENT DE LIAISON TRAVERSE EXTREME AVANT

Rappel : se reporter aux opérations 41-a-1

2 LIAISON AVEC BAC A BATTERIE ET CALCULATEUR

Rappel : se reporter aux opérations 41-g-1 41-g-2 41-g-3 41-g-4

3 LIAISON AVEC TRAVERSE LATERALE EXTREME AVANT

Rappel : se reporter aux opérations 41-d-1

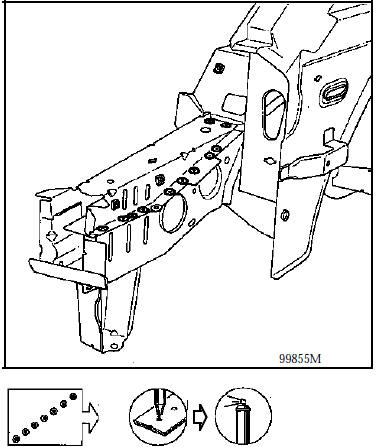

4 LIAISON AVEC LONGERON AVANT PARTIE AVANT

Epaisseur des tôles (mm)

Surlongeron 1,2
Longeron avant partie avant 1,5

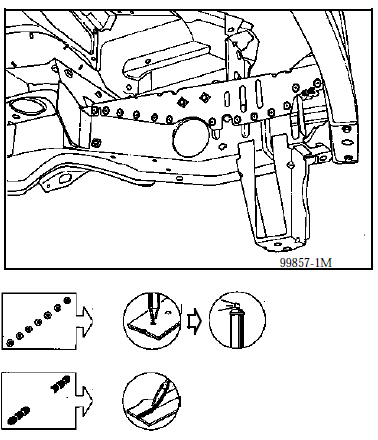

Dégrafage

épaisseur 1,20 24 Points électriques sur épaisseur 1,20

Soudure + 1 Cordon mag de 30 mm

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
