Revue technique automobile Renault Avantime: Transmissions

Les transmissions latérales du véhicule avantime sont identiques au véhicule espace dernier modèle, c'est à dire qu'elles ne sont plus collées et ne doivent pas l'être au remontage.



Ingredients

Molykote br2 : cannelures du planétaire droit et cage extérieure du roulement de palier-relais

Depose

Placer le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  •  les roues avant,

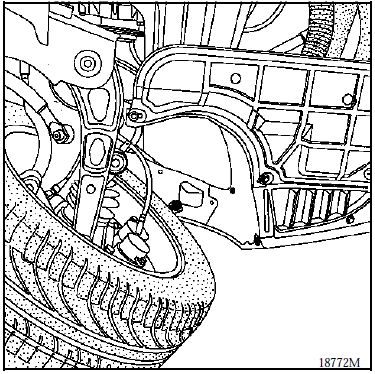

  •  les protection de passage de roue avant.

Vidanger la boîte de vitesses.

Vidanger la boîte de vitesses.

Remonter le bouchon de vidange muni d'un joint neuf.

Côté droit du véhicule

Déposer :

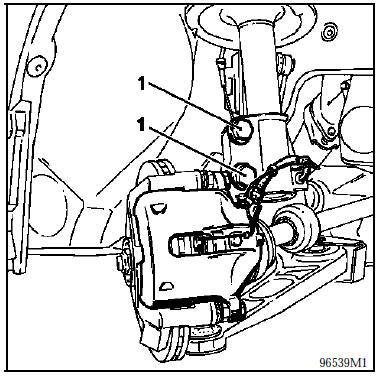

  •  les deux boulons de fixations (1) du pied d'amortisseur sur la fusée,

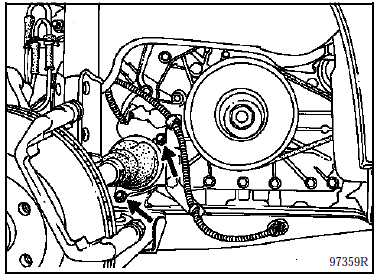

  • Les deux vis de fixation de la bride de transmission sur palier relais,

Dégrafer le fil de témoin d'usure des plaquettes.

Dégrafer le fil de témoin d'usure des plaquettes.

Débrancher le capteur de cible abs.

Repousser les transmissions.

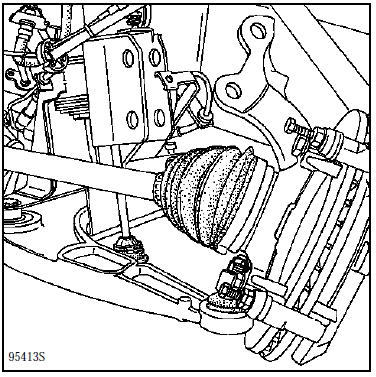

Attention : ces transmisions ne sont pas collées et ne doivent pas l'être au remontage. Incliner le porte-fusée pour sortir l'axe cannelé et déposer la transmission.

Prendre soin de protéger les soufflets.

Prendre soin de protéger les soufflets.

Côté gauche du véhicule

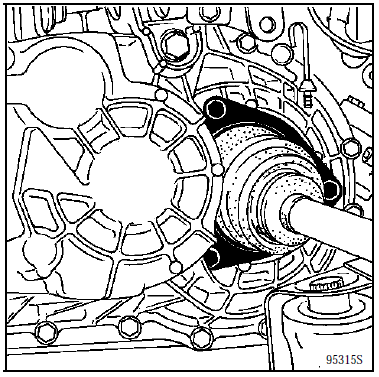

Procéder de la même manière que du côté droit sauf : déposer les trois vis de fixation du soufflet de transmission.

Sortir la transmission ; prendre garde aux soufflets.

Sortir la transmission ; prendre garde aux soufflets.

Au remontage ; couple de serrage sur l'écrou de moyeu : 28 dan.M

    Repose
    Procéder en sens inverse de la dépose. Réglage de la commande de vitesses : déclipser l'enjoliveur de console centrale avant (7) en le tirant vers le haut par la parti ...
