Revue technique automobile Renault Avantime: Traverse de support cric avant

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du pied avant pour une collision latérale.

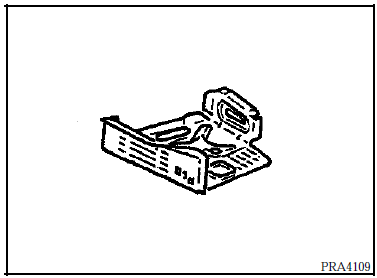

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du tripode,
  •  l'insonorisant,
  •  des câbles électriques autour des zones à souder.

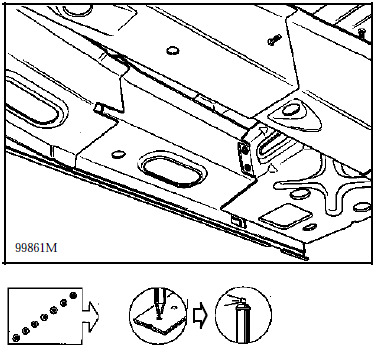

1 LIAISON AVEC LONGERON AVANT PARTIE ARRIERE

Epaisseur des tôles (mm)

Traverse support cric 1,0
Longeron avant partie avant 1,5

Dégrafage

3 Points électriques sur 2 Cordons mag de 30 mm

épaisseur 3 Points électriques sur épaisseur 0,7 mm

Soudure

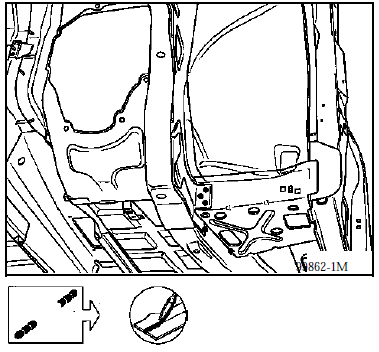

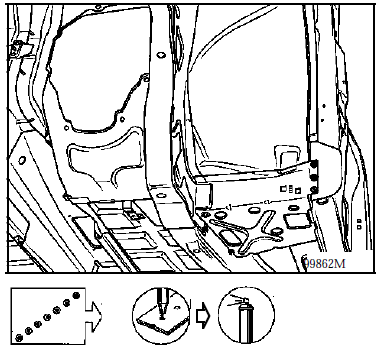

2 LIAISON AVEC TOLE DE BAVOLET PARTIE

2 LIAISON AVEC TOLE DE BAVOLET PARTIE AVANT

Epaisseur des tôles (mm)

Traverse support cric 1,0
Tôle de bavolet 0,7

Dégrafage

épaisseur 3 Points électriques sur épaisseur 0,7 mm

Soudure

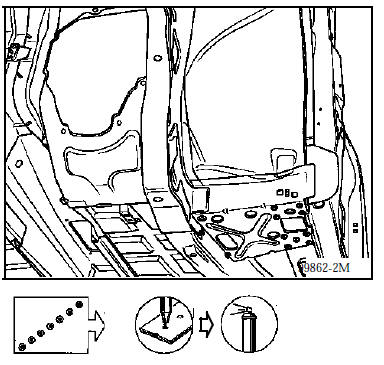

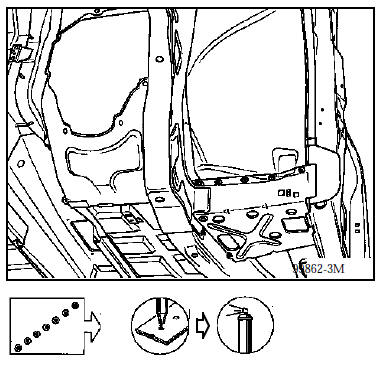

3 LIAISON AVEC TABLIER

3 LIAISON AVEC TABLIER

Epaisseur des tôles (mm)

Traverse support cric 1,0
Tablier 1,0

Dégrafage

épaisseur 1,0 5 Points électriques sur épaisseur 1,0

Soudure

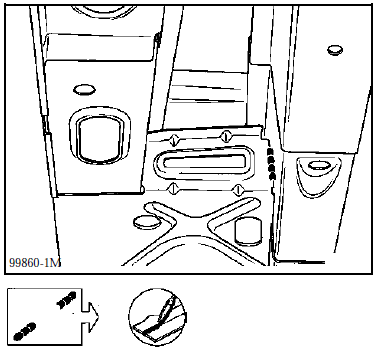

4 LIAISON AVEC LONGERON SOUS CAVE A PIED

4 LIAISON AVEC LONGERON SOUS CAVE A PIED

Epaisseur des tôles (mm)

Traverse support de cric 1,0
Longeron sous cave à pied 1,5

Dégrafage

épaisseur 1,0 11 Points électriques sur épaisseur 1,0

Soudure

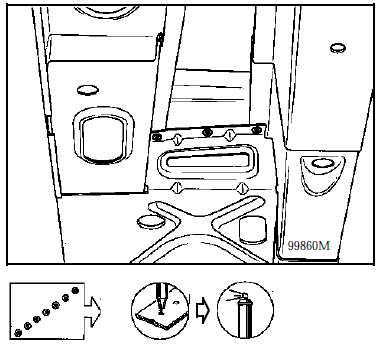

5 LIAISON AVEC PLANCHER

5 LIAISON AVEC PLANCHER

Epaisseur des tôles (mm)

Traverse support de cric 1,0
Plancher 0,8

Dégrafage

épaisseur 1,0 3 Points électriques sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
