Revue technique automobile Renault Avantime: Traverse inférieure arrière

Introduction

Le remplacement de cette pièce est une opération complémentaire :

  •  au remplacement du plancher arrière partiel
  •  de la jupe arrière

La réparation est à réaliser sur banc de réparation.

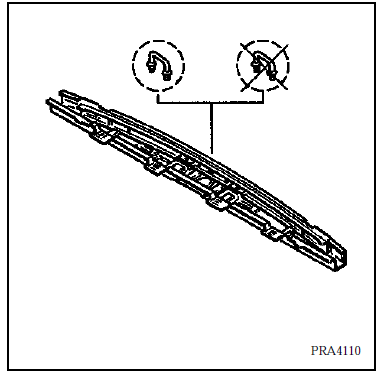

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  du bouclier,
  •  de la traverse supérieure de bouclier,
  •  de la traverse inférieure de bouclier,
  •  du garnissage de passage de roue,
  •  du garnissage de plancher,
  •  de la roue de secours,
  •  de l'échappement,
  •  du faisceau partiel,
  •  partielle de l'insonorisant,
  •  des ailes arrières,
  •  de la jupe arrière,
  •  de la doublure de jupe arrière.

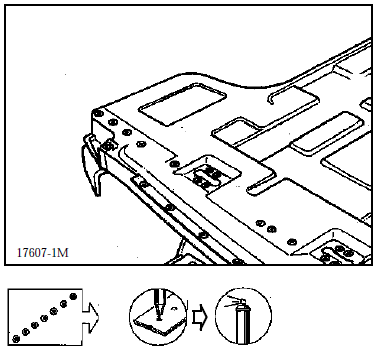

1 LIAISON AVEC LONGERON EXTERIEUR

Epaisseur des tôles (mm)

Traverse inférieur arrière 2,0
Longeron extérieur 2,5

Dégrafage

épaisseur 2,0 2 Points électriques sur épaisseur 2,0

Soudure

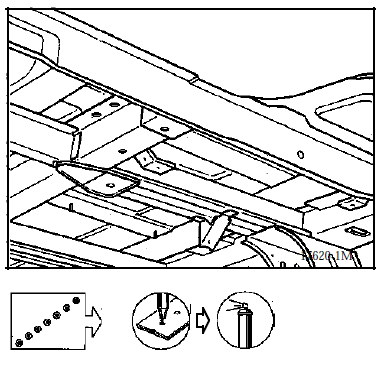

2 LIAISON AVEC TOLE DE LIAISON

2 LIAISON AVEC TOLE DE LIAISON

Epaisseur des tôles (mm)

Traverse inférieure arrière 2,0
Tôle de liaison 2,0

Dégrafage

épaisseur 2,0 5 Points électriques sur épaisseur 2,0

Soudure + 2 Cordon de 15 mm

Soudure

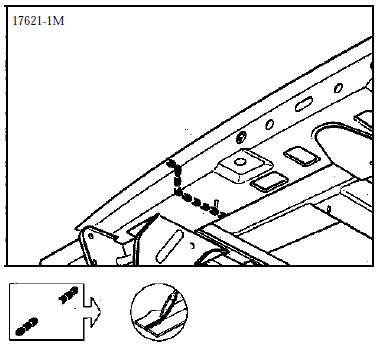

3 LIAISON AVEC PLAQUETTE LIAISON CENTRALE

3 LIAISON AVEC PLAQUETTE LIAISON CENTRALE ARRIERE

Epaisseur des tôles (mm)

Traverse inférieure arrière 2,0
Plaquette liaison centrale arrière 1,5

Dégrafage

épaisseur 2,0 3 Points électriques sur épaisseur 2,0

Soudure

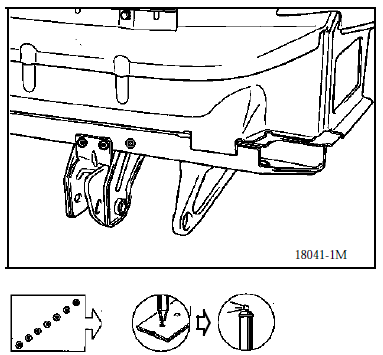

4 LIAISON AVEC ANNEAU DE REMORQUAGE

4 LIAISON AVEC ANNEAU DE REMORQUAGE

Rappel: se reporter aux opérations 41-o-2

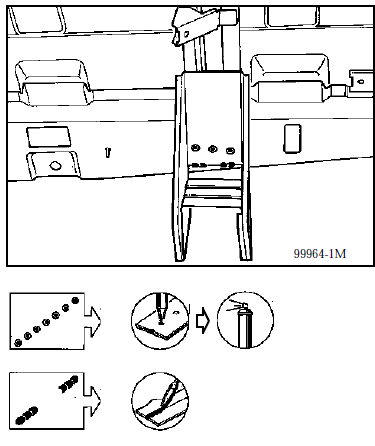

5 LIAISON AVEC DOUBLURE DE JUPE ARRIERE

Epaisseur des tôles (mm)

Traverse inférieure arrière 2,0
Jupe arrière 0,8

Dégrafage

épaisseur 2,0 2 Points électriques sur épaisseur 2,0

Soudure + 2 Cordons de 15 mm

Soudure

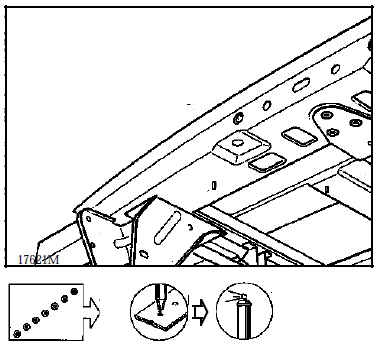

6 LIAISON AVEC PLANCHER ARRIERE

6 LIAISON AVEC PLANCHER ARRIERE

Epaisseur des tôles (mm)

Traverse inférieure arrière 2,0
Plancher 0,8

Dégrafage

épaisseur 2,0 25 Points électriques sur épaisseur 2,0

Soudure

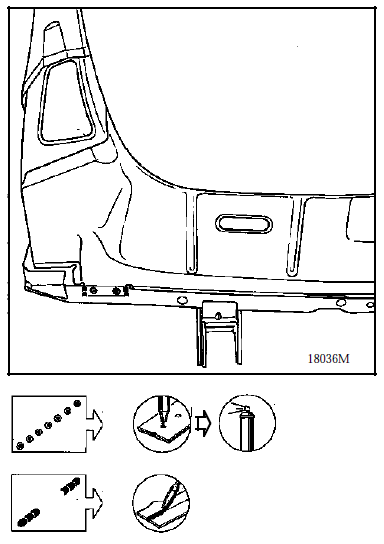

6 COUPE PARTIELLE

6 COUPE PARTIELLE

Dégrafage

250 Mm sur épaisseur 2,0

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
