Revue technique automobile Renault Avantime: Traverse inférieure de baie et tôle sur compartiment moteur

Revue technique automobile Renault Avantime / Tôlerie / Structure superieure avant / Traverse inférieure de baie et tôle sur compartiment moteur

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement de la structure supérieure, du brancard inférieur et du côté d'auvent, pour une collision latérale.

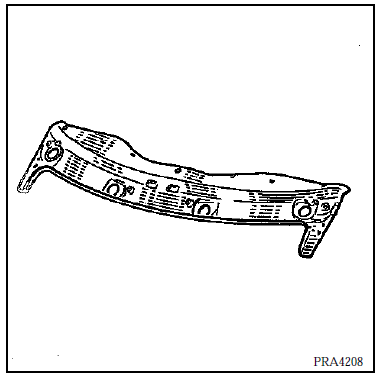

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du capot,
  •  de la planche de bord,
  •  du groupe pulseur,
  •  de la structure supérieure,
  •  de l'aile avant,
  •  de la boîte air/eau,
  •  du mécanisme d'essuie-vitre,
  •  de l'insonorisant de tôle sur compartiment moteur,
  •  des filtres à particules,
  •  du faisceau partiellement,
  •  de l'évaporateur.

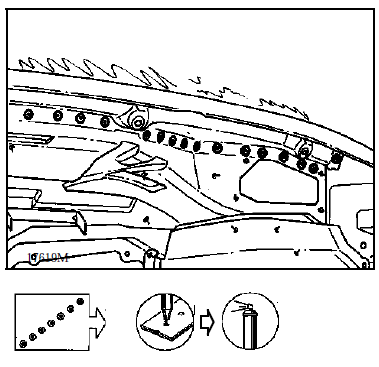

1 LIAISON AVEC CONDUIT D AIR

Epaisseur des tôles (mm)

Conduit d'air 1,0
Tôle sur compartiment moteur 1,0

Dégrafage

14 Points électriques sur épaisseur 1,0

Soudure

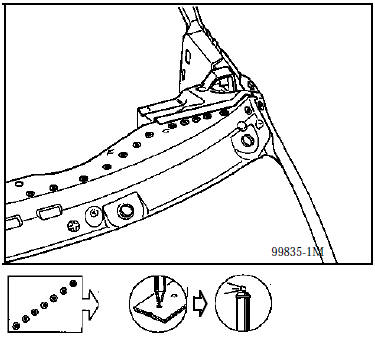

2 LIAISON AVEC TOLE DE FERMETURE LATERALE

2 LIAISON AVEC TOLE DE FERMETURE LATERALE

Epaisseur des tôles (mm)

Tôle de fermeture latérale 1,0
Tôle sur compartiment moteur 1,0

Dégrafage

épaisseur 1,08 Points électriques sur épaisseur 1,0

Soudure

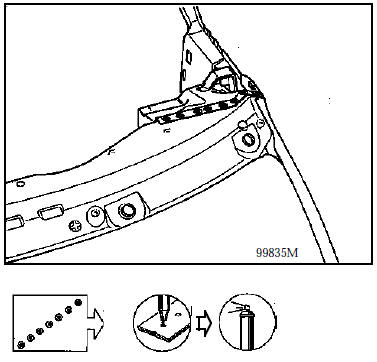

3 LIAISON AVEC TRAVERSE INFERIEURE DE BAIE

3 LIAISON AVEC TRAVERSE INFERIEURE DE BAIE

Epaisseur des tôles (mm)

Traverse inférieure de baie 1,0
Tôle sur compartiment moteur 1,0
Conduit d'air 1,0

Dégrafage

épaisseur 1,016 Points électriques sur épaisseur 1,0

Soudure

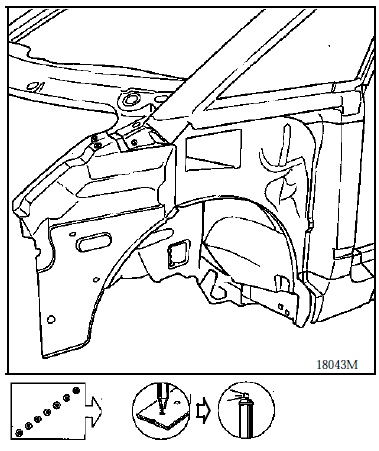

4 LIAISON AVEC BRANCARD INFERIEUR

4 LIAISON AVEC BRANCARD INFERIEUR

Epaisseur des tôles (mm)

Joue d'aile 1,0
Tôle sur compartiment moteur 1,0

Dégrafage

épaisseur 1,0 2 Points électriques sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
