Revue technique automobile Renault Avantime: Traverse latérale extrême avant

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du côté d'auvent.

Les deux pièces droite et gauche ne sont pas symétriques.

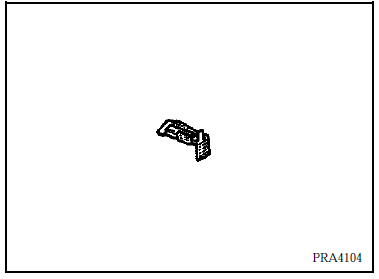

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  de la protection sous moteur,
  •  du bouclier,
  •  du faisceau partiel.

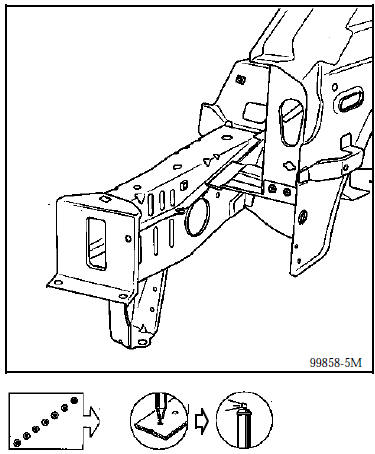

1 LIAISON AVEC SURLONGERON

Epaisseur des tôles (mm)

Traverse latérale 1,20
Surlongeron 1,20

Dégrafage

épaisseur 1,20 3 Points électriques sur épaisseur 1,20

Soudure

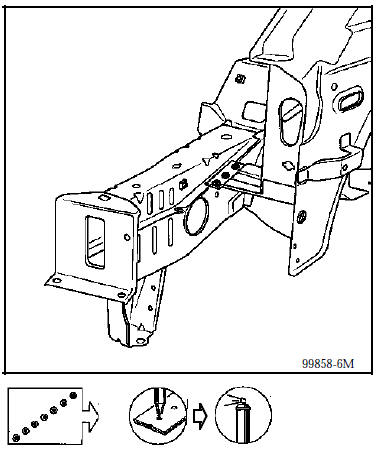

2 LIAISON AVEC JAMBE DE JOUE D'AILE

2 LIAISON AVEC JAMBE DE JOUE D'AILE

Epaisseur des tôles (mm)

Traverse latérale 1,20
Jambe de joue d'aile 1,20

Dégrafage

épaisseur 1,20 2 Points électriques sur épaisseur 1,20

Soudure

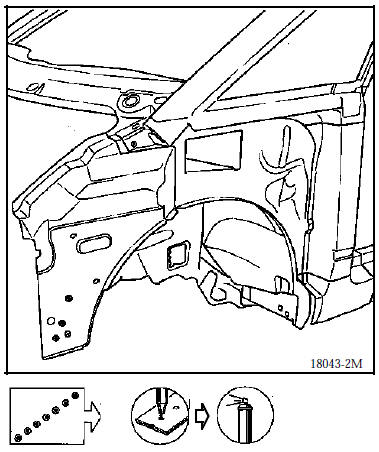

3 LIAISON AVEC JOUE D'AILE AVANT

3 LIAISON AVEC JOUE D'AILE AVANT

Epaisseur des tôles (mm)

Traverse latérale 1,20
Joue d'aile avant 1,20

Dégrafage

épaisseur 1,20 4 Points électriques sur épaisseur 1,20

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
    Fermeture de longeron partie avant

    Longeron avant partie avant partielle
