Revue technique automobile Renault Avantime: Architecture de l'habitacle avant

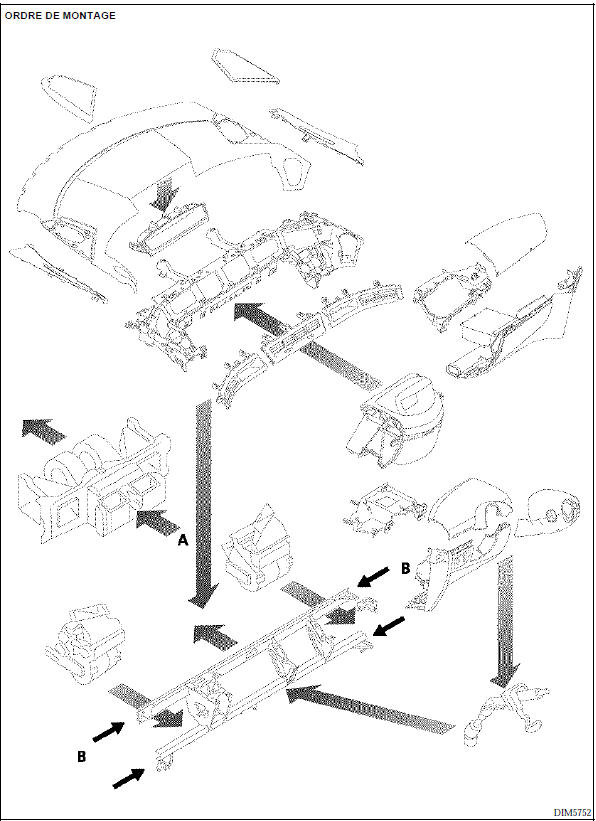

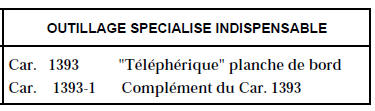

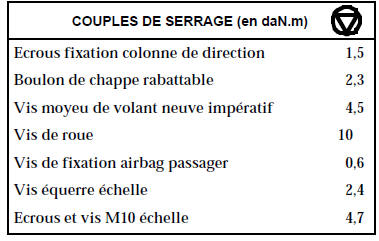

Sens de montage

Sens de montage

1) Le tablier du châssis est d'abord équipé avec :

Le bloc pulseur et recyclage d'air.

L'évaporateur.

Les insonorisants.

Le boîtier d'interconnexion habitacle (boîtier des fusibles et relais).

2) La poutre reçoit en dehors du véhicule :

Les groupes de climatisation aérothermes droit et gauche.

La colonne de direction, le volant et les coquilles d'habillage.

Le câblage de la planche de bord.

Le bandeau technique.

3) Le bandeau technique :

Le combiné central d'affichage d'informations véhicule et radio.

Les aérateurs latéraux et centraux.

Le portillon d'airbag passager.

Le portillon conducteur.

4) La partie inférieure :

Le rangement central.

La boîte à gants passager.

La console latérale conducteur.

5) La colonne de direction :

Le volant, l'airbag et le conducteur tournant.

Le système de réglage, le soufflet d'étanchéité, la chape rabattable.

6) L'ensemble poutre supportant :

Le bandeau technique, la climatisation, la colonne de direction sont placés dans le véhicule centrés par le guide (a) et supportés par quatre points (b), fixés par quatre équerres sur les côtés d'auvent.

7) La partie supérieure (plage avant de la planche) avec les conduits de désembuage et les haut-parleurs, les commandes de chauffage et ventillation couvrent le tout :

  • Dépose superficielle des habillages,
  • dépose de la partie supérieure de planche de bord,
  • sortie intégrale de l'ensemble planche hors de la voiture,
  •  recul de l'ensemble planche de bord jusqu'à 100 cm sans le sortir de la voiture
