Revue technique automobile Renault Avantime: Ceintures de sécurité avant

Important

Avant la dépose :

  •  brancher l'outil de diagnostic,
  •  mettre le contact,
  •  procéder à la désactivation de l'airbag.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag s'allume au tableau de bord.

Attendre deux secondes la décharge automatique du boîtier.

Couper le contact.

Débrancher la batterie.

Nota :

Nota :

  •  le prétensionneur est indissociable de la ceinture de sécurité,
  •  l'enrouleur est équipé d'un système pyrotechnique qui complète le prétensionneur.

Attention : en cas de déclenchement de l'enrouleur pyrotechnique seul :

  •  l'armature de siège est à expertiser,
  •  le remplacement de la ceinture complète avec enrouleur et prétensionneur obligatoire.

En cas de déclenchement de l'enrouleur et du prétensionneur, plus les airbags :

  •  l'armature est à remplacer.

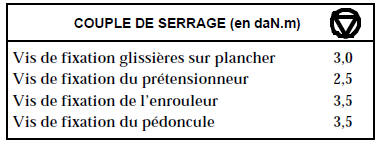

Sortir le siège du véhicule.

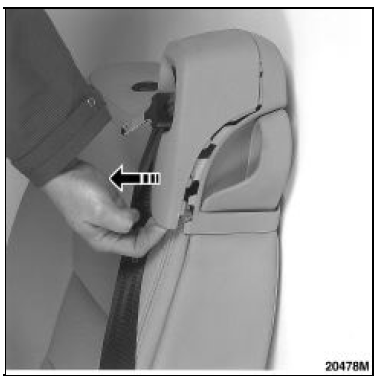

Désaccoupler les coquilles supérieures de passage de ceinture.

Attention : cette pièce doit être remplacée après chaque démontage.

Déposer la coquille inférieure et dégarnir l'arrière

Déposer la coquille inférieure et dégarnir l'arrière du dossier du siège concerné (reportez-vous au chapitre 77).

Couper le collier de maintien du faisceau sur le fût du prétensionneur.

Débrancher le connecteur du prétensionneur.

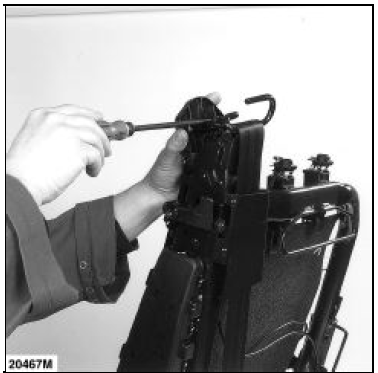

Déposer la vis de maintien du prétensionneur (vis étoile de 40).

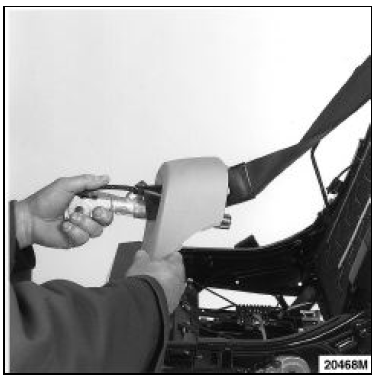

Passer l'ensemble (ceinture et prétensionneur) à

Passer l'ensemble (ceinture et prétensionneur) à travers la demi-coquille avant du carter supérieur.

Déposer le guide ceinture.

Déposer le guide ceinture.

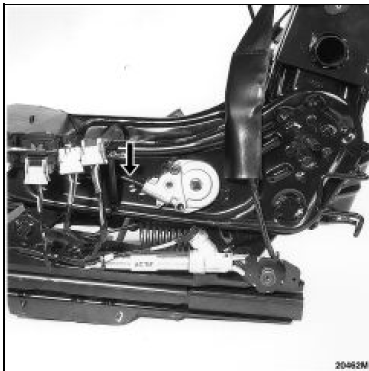

Débrancher le connecteur de l'enrouleur.

Débrancher le connecteur de l'enrouleur.

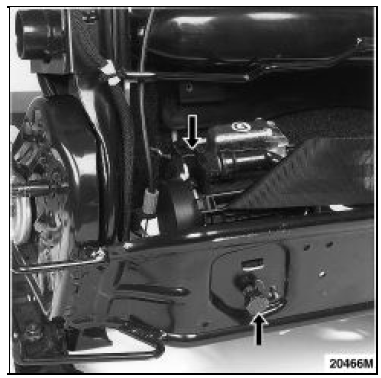

Déposer la vis de fixation de l'enrouleur.

Basculer le dossier du siège vers l'avant.

Basculer le dossier du siège vers l'avant.

Sortir l'enrouleur.

Repose

Passer le prétensionneur au travers du carter de passage ceinture.

Reposer en sens inverse, en faisant attention :

  •  au sens de montage du prétensionneur pour ne pas vriller la sangle, vérifier en bouclant la ceinture,
  •  au branchement électrique, bien vérifier le parcours du câble côté prétensionneur.
Important

Lorsque tout est remonté :

  •  vérifier à l'aide de l'outil de diagnostic qu'aucune panne est présente sur le système.
  •  Si tout est correct, déverrouiller le calculateur.

    Si le témoin ne fonctionne pas, consulter le chapitre "diagnostic" et contrôler le système à l'aide de l'appareil xrbag (elé. 1288) Ou de l'outil de diagnostic.

Attention : tout manquement à ces prescriptions pourrait provoquer une mise hors d'état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
