Revue technique automobile Renault Avantime: Console centrale

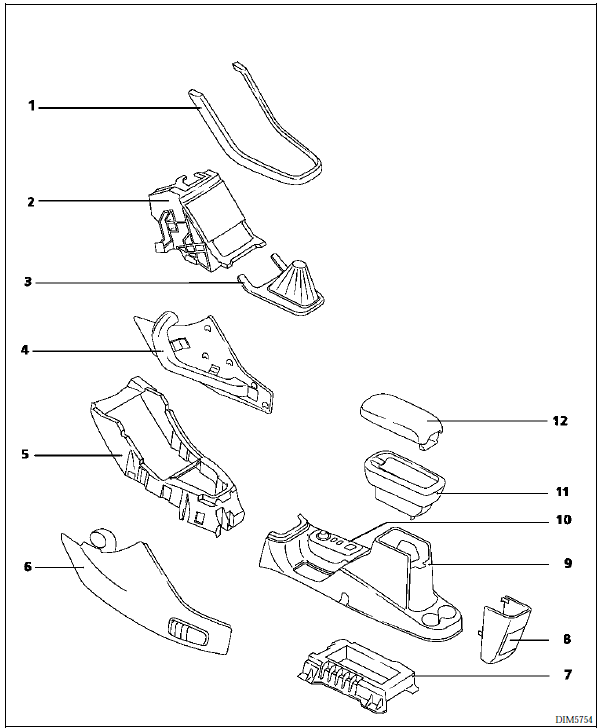

  1. Enjoliveur
  2. console centrale (partie avant)
  3. soufflet de levier de vitesses
  4. flasque droit
  5. support avant de console centrale
  6. flasque gauche
  7. support arrière de console centrale
  8. boîtier de fermeture de console
  9. console centrale (partie arrière)
  10. platine support interrupteurs
  11. vide poches d'accoudoir
  12. accoudoir

Depose de la partie arriere

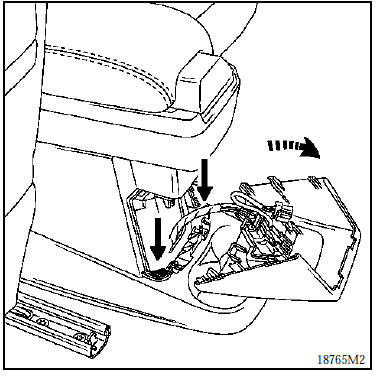

Tirer le support de prise accessoire vers l'arrière.

Déconnecter le faisceau électrique.

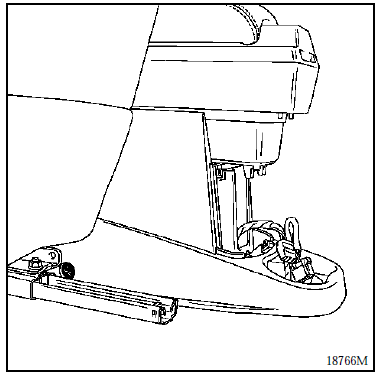

Déposer les deux vis (etoile 30).

Avancer les sièges au maximum.

Avancer les sièges au maximum.

Déposer les deux vis (etoile 30).

Déclipser l'enjoliveur de console centrale avant en

Déclipser l'enjoliveur de console centrale avant en le tirant vers le haut par la partie arrière, puis en le tirant vers l'arrière.

Déclipser le soufflet de levier de vitesses.

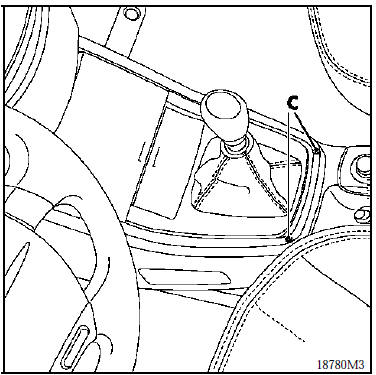

Déposer les deux vis (c) (etoile 20).

Déclipser la platine support de bouton de réglage

Déclipser la platine support de bouton de réglage des rétroviseurs.

Débrancher les connecteurs.

Sortir la console en tirant vers le haut.

Repose

Positionner les centrages de positionnement sur la console avant.

Reposer les six vis, deux avant, deux latérales et deux arrière.

Brancher le connecteur.

Replacer le support de prise accessoire.

    Remplacement de la poutre

    Console centrale partie avant
