Revue technique automobile Renault Avantime: Depose de la console laterale passager

Cette opération est nécessaire côté passager pour accéder aux :

  •  commande de climatisation,
  •  recul de la planche complète,
  •  moteur et volet de mixage et de répartiteur,
  •  coussin d'airbag.

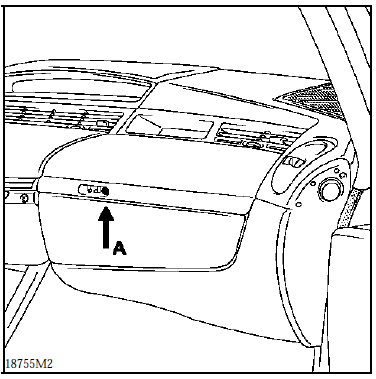

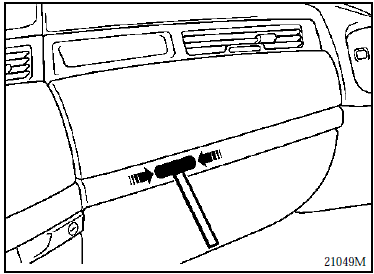

Déposer le monogramme "airbag" en appuyant avec les doigts sur les extrémités puis le déclipser à l'aide d'une fine lame.

Déposer la vis de fixation (a) de la barrette de

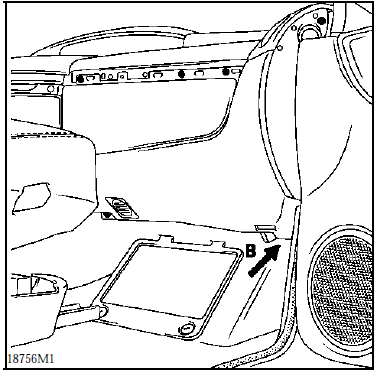

Déposer la vis de fixation (a) de la barrette de finition.

Déclipser la barrette de finition avec précaution à l'aide d'un tournevis.

Déposer le joint de finition en caoutchouc.

Déposer le joint de finition en caoutchouc.

Déposer les six vis de fixation (b).

Repose

Repose

Refixer les six vis.

Replacer la barrette de finition, la fixer à l'aide de la vis (a).

Mettre en place le monogramme "airbag".
