Revue technique automobile Renault Avantime: Description
Le système comprend :

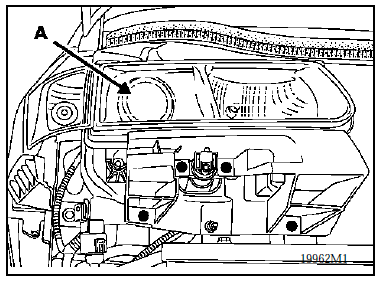

- deux optiques de phares spécifiques équipés
d'une lampe de veilleuse classique, d'une
lampe de feu de route type h7, d'une lampe
de feu de croisement à décharge de type d2s
située derrière la lentille (a).
![](/images/books/116/11/index.2.gif)

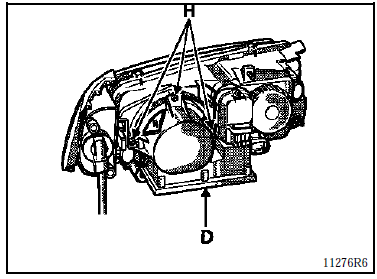

- Un boîtier électronique (ballast) intégré aux
phares (d),
- les vis (h) maintiennent le boîtier support.
![](/images/books/116/11/index.3.gif)

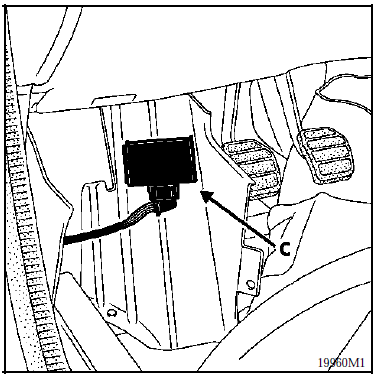

- Un boîtier électronique (c) pilotant la correction
automatique du réglage des projecteurs,
![](/images/books/116/11/index.4.gif)

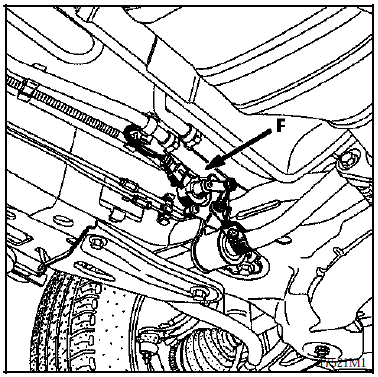

- Deux capteurs de hauteur (f) situés sous le véhicule.
A l'avant gauche
![A l'arrière droit](/images/books/116/11/index.5.gif)

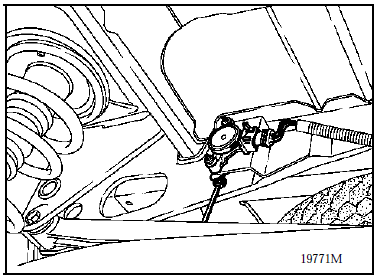

A l'arrière droit
![](/images/books/116/11/index.6.gif)

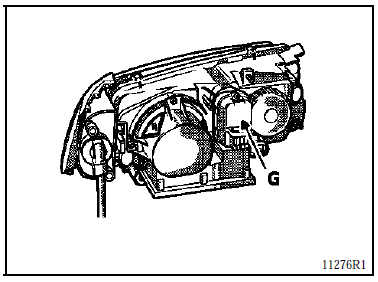

- Deux actionneurs de réglage en hauteur spécifique
(g) possédant 21 positions,
![](/images/books/116/11/index.7.gif)
- D'un voyant de défaut du système de correction
automatique de hauteur des projecteurs
situé au tableau de bord (vmf).
Remarque
Ce voyant s'allume fixe lors d'une anomalie du système
de correction.
