Revue technique automobile Renault Avantime: Diagnostic - interprétation des défauts

Df001 present calculateur

Consignes Rien à signaler.



Remplacer le boîtier électronique.



Apres reparation Initialiser la fonction réglage en site des projecteurs, lors du remplacement du boîtier électronique.

Df003 present ou memorise

Circuit alimentation capteurs

CC.1 : Court-circuit au + 12 volts
CC.0 : Court-circuit à la masse

Consignes Rien à signaler.

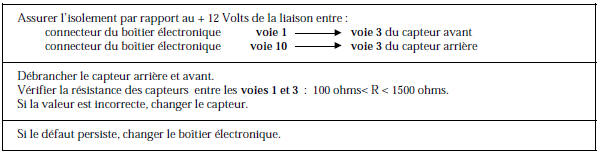

CC.1

Consignes Rien à signaler.

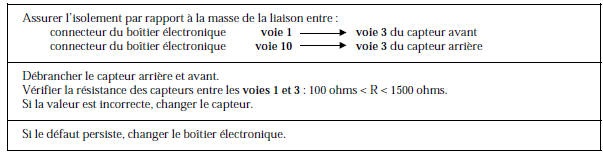

CC.0

CC.0

Consignes Rien à signaler.

Apres reparation Effacer les défauts mémorisés.

Initialiser la fonction réglage en site des projecteurs, lors du remplacement du boîtier électronique.

Df005 present ou memorise

Circuit commande actionneurs

CO : circuit ouvert
CC.0 : Court-circuit à la masse
CC.1 : Court-circuit au + 12 volts

Consignes Rien à signaler.

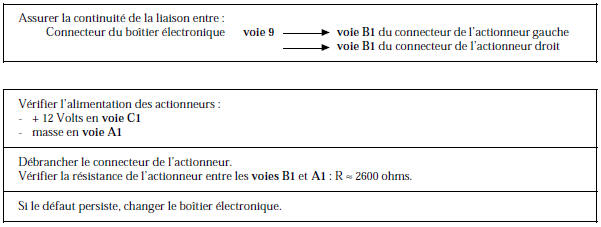

CO

Consignes Rien à signaler.

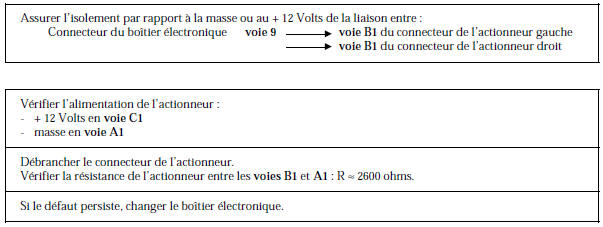

CC.1 - CC.0

CC.1 - CC.0

Consignes Rien à signaler.

Apres reparation Effacer les défauts mémorisés en coupant le contact et en le rétablissant.

Initialiser la fonction réglage en site des projecteurs, lors du remplacement du boîtier électronique.

Df008 present ou memorise

Circuit capteur hauteur avant

1.CC.1 : Court-circuit au + 12 volts
2.CC.1 : Court-circuit au + 12 volts ou au + 5 volts
CC.0 : Court-circuit à la masse ou circuit ouvert

Consignes Rien à signaler

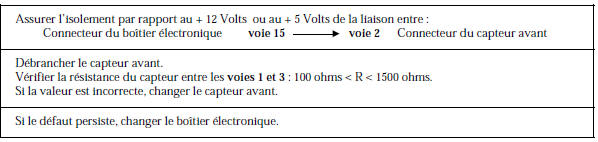

1.CC.1 - 2.CC.1

Consignes Rien à signaler.

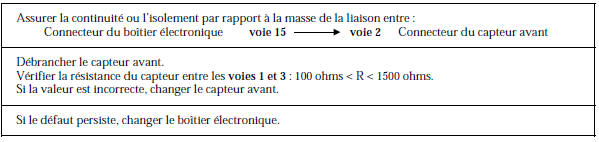

CC.0

CC.0

Consignes Rien à signaler.

Apres reparation Effacer les défauts mémorisés.

Initialiser la fonction réglage en site des projecteurs, lors du remplacement du boîtier électronique.

Df009 present ou memorise

Circuit capteur hauteur arrière

1.CC.1 : Court-circuit au + 12 volts
2.CC.1 : Court-circuit au + 12 volts ou au + 5 volts
CC.0 : Court-circuit à la masse ou circuit ouvert

Consignes Rien à signaler.

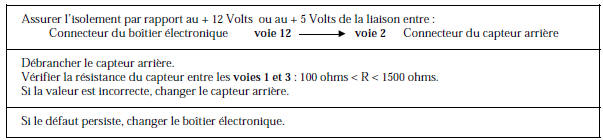

1.CC.1 2.CC.1

Consignes Rien à signaler.

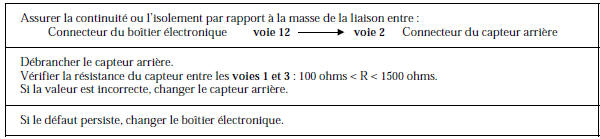

CC.0

CC.0

Consignes Rien à signaler.

Apres reparation Effacer les défauts mémorisés.

Initialiser la fonction réglage en site des projecteurs, lors du remplacement du boîtier électronique.
