Mécanisme - disque

Depose

Depose

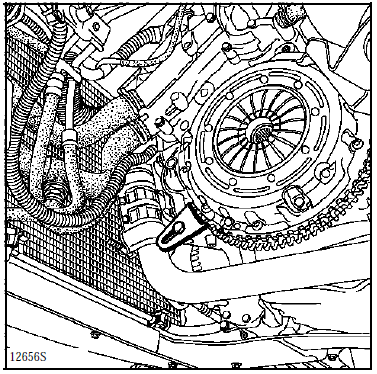

Le remplacement du système d'embrayage à rattrapage d'usure du groupe motopropulseur l7x pk6 s'effectue après dépose de la boîte de vitesses.

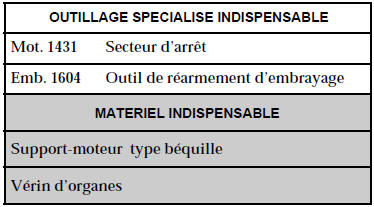

Bloquer en rotation le vilebrequin avec le secteur d'arrêt mot. 1431.

Dépose du système d'embrayage complet :

Dépose du système d'embrayage complet : déposer le mécanisme (voir page suivante).

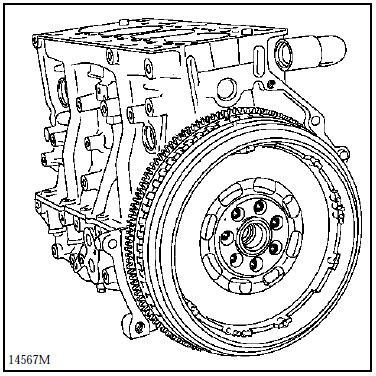

Déposer les six vis de fixation de l'embrayage sur le vilebrequin

Repose

Important : nettoyer les trous de fixation dans

Important : nettoyer les trous de fixation dans le vilebrequin et la face d'appui du système.

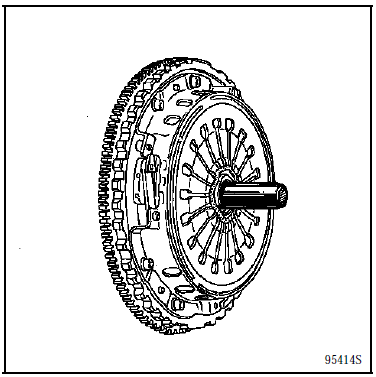

La friction de l'embrayage complet neuf est calé pour laisser le passage d'une douille et des vis de fixation sur le vilebrequin.

Il est donc inutile de déposer la friction.

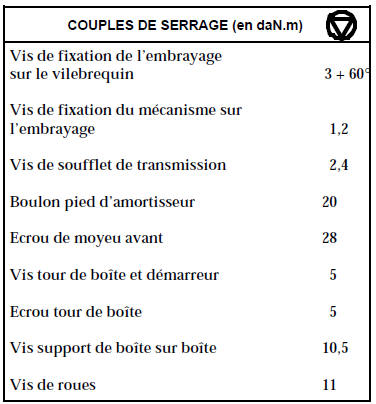

Attention : les trous ne sont pas équidistants ; il n'y a donc qu'une seule position pour replacer l'embrayage sur le vilebrequin. Couple de serrage : 3 dan.M + 60

Dépose du mécanisme et de la friction :

Depose

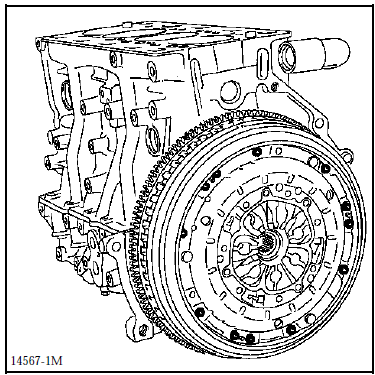

Déposer les douze vis de fixation du mécanisme.

Sortir le mécanisme et la friction.

Repose

Bien nettoyer l'intérieur du plateau. Vérifier qu'il n'y a pas de défaut avant de remonter : usure exagérée ou asymétrique, rayures profondes ...

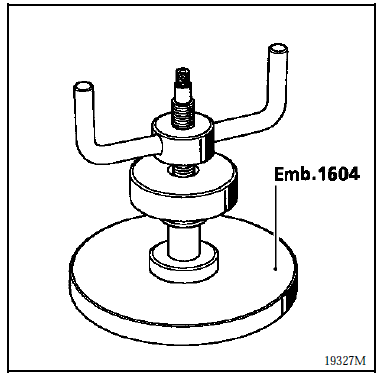

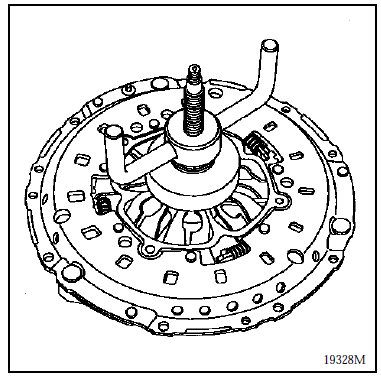

Armer en position le mécanisme neuf avec l'outil

Armer en position le mécanisme neuf avec l'outil emb. 1604 (Quelques tours de manivelle).

Ne pas interposer la friction.

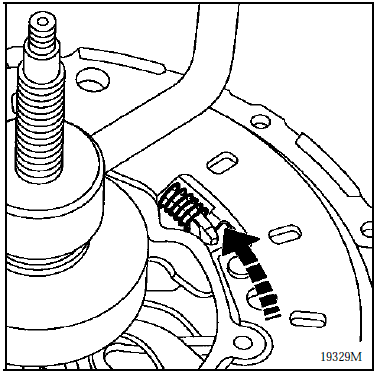

A l'aide d'un tournevis et avec la paume de la

A l'aide d'un tournevis et avec la paume de la main, taper délicatement sur les linguets en alternant sur les trois systèmes pour répartir le réarmement.

Une fois les ressorts en spires jointives, enlever l'outil et prendre garde à ne pas imprimer de choc au mécanisme qui pourrait alors se désarmer.

Placer le disque d'embrayage (déport (a) du

Placer le disque d'embrayage (déport (a) du moyeu côté volant moteur) .

Utiliser le centreur d'embrayage livré dans la collection

Utiliser le centreur d'embrayage livré dans la collection remonter les douze vis de fixation en alternant le vissage en étoile et bloquer les vis.

Couple de serrage des vis de fixation du mécanisme : 1,2 dan.M déposer le secteur d'arrêt mot. 1431 Et le centreur d'embrayage.

Après remontage de la boîte de vitesses, faire fonctionner plusieurs fois la pédale d'embrayage pour retrouver un débrayage normal.
