Revue technique automobile Renault Avantime: Glissières

Important

Avant la dépose :

  •  brancher l'outil de diagnostic,
  •  mettre le contact,
  •  procéder à la désactivation de l'airbag.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag s'allume au tableau de bord.

Attendre deux secondes la décharge automatique du boîtier.

Couper le contact.

Débrancher la batterie.

Après la dépose : ne plus manoeuvrer la poignée d'accès aux places arrière.

Depose glissieres

La dépose s'effectue véhicule au sol.

Déposer :

  •  le siège,
  •  le carter latéral,
  •  le carter de glissière (voir chapitre 77),
  •  le prétensionneur (vis étoile de 40).

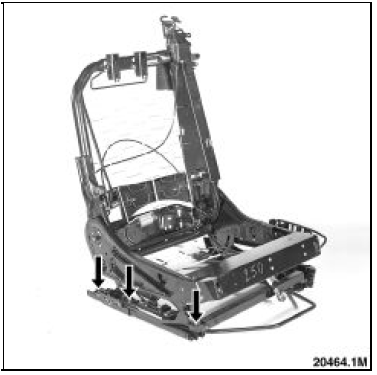

Déposer les trois vis sur chaque glissière.

Repose

Repose

  •  fixer la glissière (du côté opposé au prétensionneur) sur l'armature du siège,
  •  mettre les vis de fixation de l'autre glissière à la main sans les serrer,
  •  synchroniser les deux glissières (en actionnant le palonier),

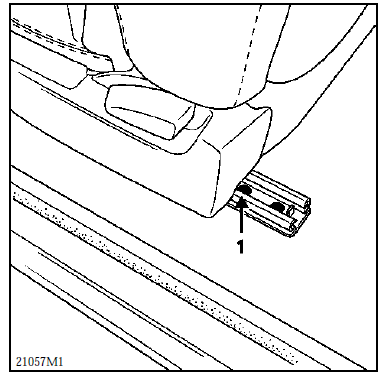

  •  présenter le siège dans le véhicule et mettre la vis épaulée (1) sur la glissière extérieure.

  • Approcher les quatre autres vis de fixations du siège sur le plancher à la main sans les serrer.

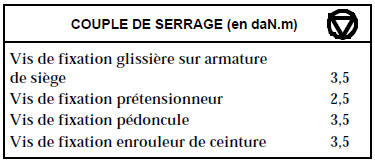

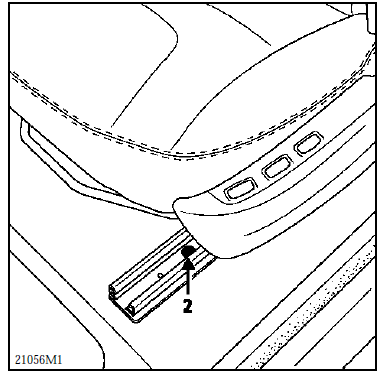

  • Serrer sur le plancher la vis épaulée (1), la vis (2) et les trois autres vis de fixation.
  •  Serrer la glissière extérieure sur l'armature du siège tout en contrôlant le bon coulissement du siège.

Reposer :

  •  le prétensionneur,
  •  les carters,
  •  la poignée d'inclinaison de siège.
Important

Avant et pendant la repose : ne pas manoeuvrer la poignée d'accès aux places arrière.

Lorsque tout est remonté :

  •  vérifier à l'aide de l'outil de diagnostic qu'aucune panne n'est présente sur le système.
  •  Si tout est correct, déverrouiller le calculateur.

Si le témoin ne fonctionne pas, consulter le chapitre "diagnostic" et contrôler le système à l'aide de l'appareil xrbag (elé. 1288) Ou de l'outil de diagnostic.

Attention : tout manquement à ces prescriptions pourrait provoquer une mise hors d'état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
