Revue technique automobile Renault Avantime: Reglage de la poutre

L'ensemble de la planche est réglé sur les battants de portes avant pour les

L'ensemble de la planche est réglé sur les battants de portes avant pour les concordances esthétiques et fonctionnelles.

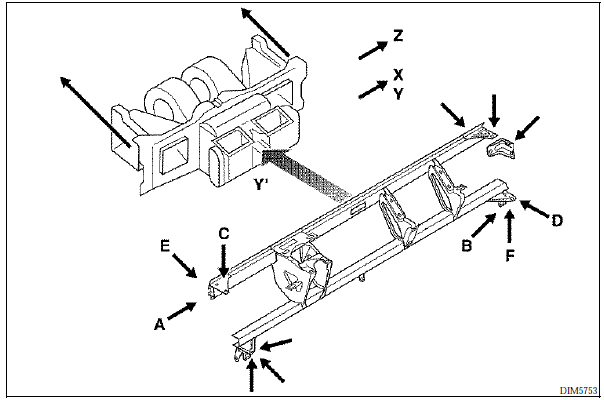

Physiquement la poutre de planche de bord se positionne par rapport aux points y des battants de portes et aux pieds avant :

Centrage par rapport aux portes sur le point y' du groupe pulseur/évaporateur, lui-même indexé unitairement en usine par rapport au tablier.

Réglage :

  •  en hauteur et en profondeur sur pions z du côté d'auvent,
  •  en assiette sur les pions x du côté d'auvent.

Les points x et z sont contrôlables au marbre.
