Serrure electrique arriere

Serrure electrique arriere

Depose

  •  dégarnir le panneau de porte, (une vis sur commande intérieure, une vis derrière la commande intérieure, deux vis sur poignée de tirage, une vis dans bac inférieur, quatre vis en bas de porte et la buse de désembuage),
  •  lever le lécheur intérieur,
  • déposer le film d'étanchéité,
  •  monter la vitre à 27 centimètres, et la maintenir avec une ventouse,
  •  débrancher la batterie,

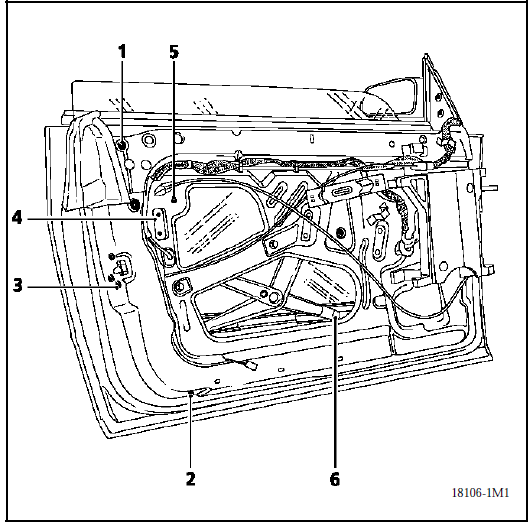

  •  dévisser les deux écrous (4),
  •  déboîter les deux rotules (6),

  • Déposer le rail arrière de vitre, deux écrous supérieurs (1) et un écrou inférieur (2),
  •  déposer le carter de protection, deux vis (5) et le tirer vers l'avant,

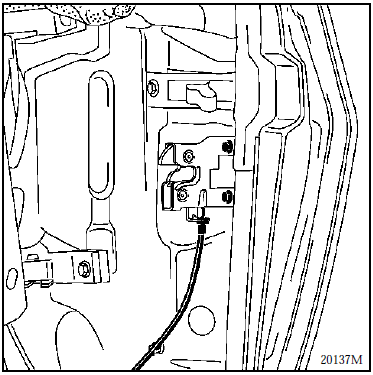

  • Déposer les fixations de serrure avant et de commande intérieure pour libérer les câbles,

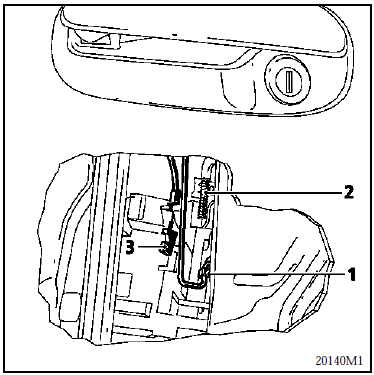

  • Déconnecter les biellettes de commande d'ouverture extérieure (1) et de barillet (2),
  •  ôter les trois fixations de serrure sur le chant de porte,
  •  sortir la serrure,
  •  dégager l'extrémité en "s" du câble de commande d'ouverture intérieure (3) et celui de serrure avant,
  •  déconnecter le branchement électrique.

Repose

  •  procéder en sens inverse,
  • séquencer les serrures avant et arrière,
  •  replacer le carter de protection (suivant version),
  •  régler l'engagement de la vitre dans le joint de brancard,
  •  réinitialiser la vitre.
