Revue technique automobile Renault Avantime: Enjoliveur latéral de pavillon

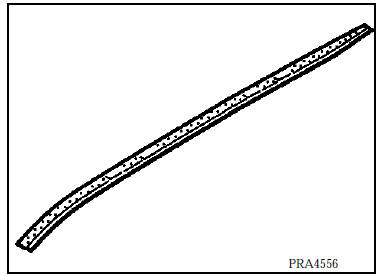

Composition de la piece M.P.R.

Cette piéce est fixée par des adhésifs sur les

Cette piéce est fixée par des adhésifs sur les véhicules équipés d'un toit fixe.

Remplacer systématiquement les adhésifs de l'enjoliveur latéral en cas de récupération de celui-ci.

Elle est vissée par 10 vis sur les véhicules équipés d'un toit coulissant.

Remplacer systématiquement les 10 vis de fixations de l'enjoliveur latéral.

Depose

Pour un toit fixe :

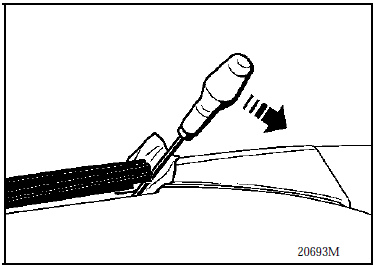

  •  poser un chiffon entre le pavillon et l'extrémité arrière de l'enjoliveur,
  •  insérer l'embout d'un tournevis plat entre les deux piéces et faire levier en prenant garde de ne pas détériorer le pavillon,
  •  décoller l'enjoliveur en le tirant vers le haut.

Pour un toit coulissant :

  •  déposer la vitre coulissante,
  •  les dix vis de l'enjoliveur à l'aide d'un tournevis embout mâle t20.

Repose

Repose

Pour un toit fixe :

  •  dégraisser les zones de collage,
  •  coller les adhésifs sur l'enjoliveur et retirer les protections,
  •  poser, sans appuyer, l'enjoliveur sur le pavillon et contrôler sa mise en place,
  •  appliquer une pression sur toute la longueur de l'enjoliveur et contrôler sa tenue.

Pour un toit coulissant : reposer en sens inverse de la dépose
