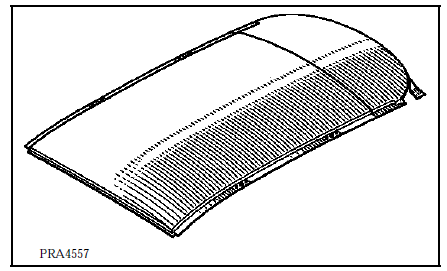

Revue technique automobile Renault Avantime: Pavillon

Reparation

Reparation

Seules les fissures, trous et petites cassures inférieures à 50 mm seront bouchés suivant les gammes de réparation plastique décrites dans le chapitre 40.

Remplacement

Pièces à remplacer systématiquement

  • Les enjoliveurs de custodes.

Outillage nécessaire

  • Scie (avec disque ou lame à poudre de diamant),
  •  spatule affûtée,
  •  pistolet à extruder la colle,
  •  kits de collage n 60 25 170 306.

Depose

Déposer :

  •  les enjoliveurs latéraux de pavillon (voir chapitre 45-a),
  •  l'antenne (voir chapitre 86),
  •  les enjoliveurs de charnons de hayon,
  •  le hayon,
  •  les enjoliveurs de custodes (voir chapitre 44-a).

Protéger l'intérieur du véhicule des poussières de découpe et la structure supérieure aluminium avec de l'adhésif épais.

Découpe du pavillon

Découpe du pavillon

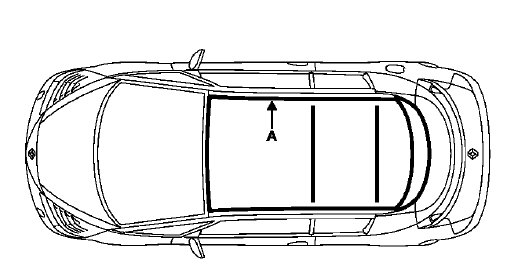

A la scie sensitive, découper :

  •  le toit sur toute sa périphérie (a).

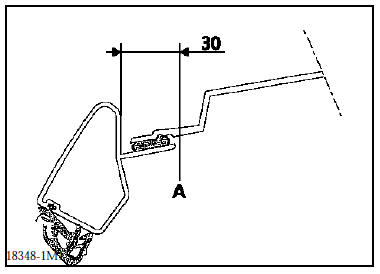

Découper transversalement.

Découper transversalement.

Retirer les restes de toit et de cordons à l'aide d'une spatule au bord tranchant en laissant une sous couche d'accrochage pour le nouveau cordon de colle.

Essuyer au chiffon sec les zones de collage sur la structure.

Pose

Présenter le pavillon sur le véhicule et contrôler sa mise en place.

Préparation et collage.

Pavillon : dégraisser la zone de collage.

Enduire de primaire.

Laisser sécher 10 minutes.

Le pavillon doit etre pose dans les 10 minutes qui suivent.

Structure :

Structure : dégraisser la zone de collage.

Enduire de primaire.

Laisser sécher 10 minutes.

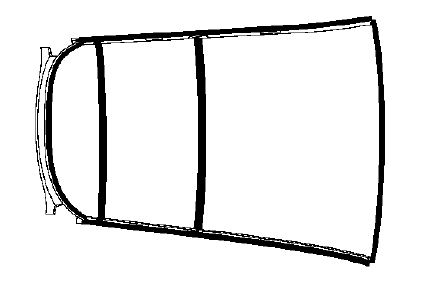

Extruder des cordons de diamètre 10-12 mm sur la structure en suivant les anciennes traces.

Appuyer sur le pavillon aux emplacements des

Appuyer sur le pavillon aux emplacements des cordons de colle jusqu'à obtenir les jeux d'affleurements.

Attendre 30 minutes avant manipulation.

La repose des autres éléments s'éffectuera après l'opération de peinture.

Important : vérifier l'étanchéité du pavillon avant la mise en peinture et la repose des autres éléments.
