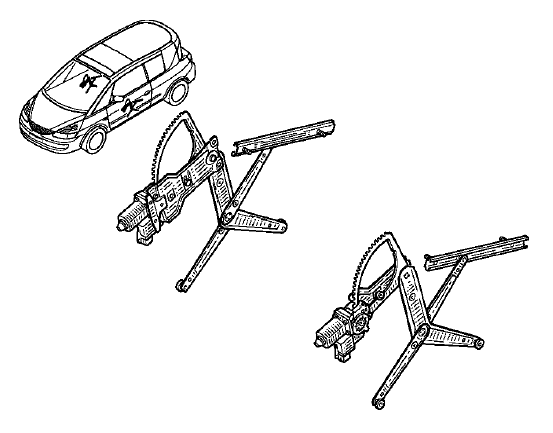

Revue technique automobile Renault Avantime: Lève-vitre de porte avant

Leve-vitre de porte

Depose

Depose

  •  dégarnir le panneau de porte, (une vis sur commande intérieure, une vis derrière la commande intérieure, deux vis sur poignée de tirage, une vis dans bac inférieur, quatre vis en bas de porte et la buse de désembuage),
  •  lever le garnissage et le lécheur intérieur pour les dégager,
  •  décoller le film d'étanchéité avec une spatule.

Depose

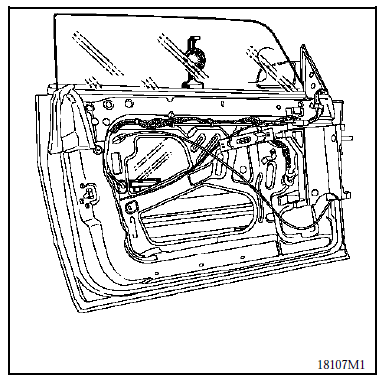

  • Placer le haut de la vitre à 27 cm du lécheur,
  •  coller une ventouse ou un adhésif d'immobilisation sur la vitre,

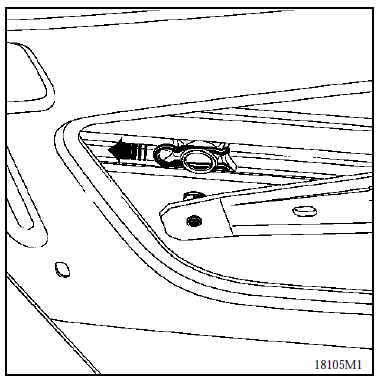

  • Déclipser les chariots en faisant levier sur les agrafes à l'aide d'un tournevis,

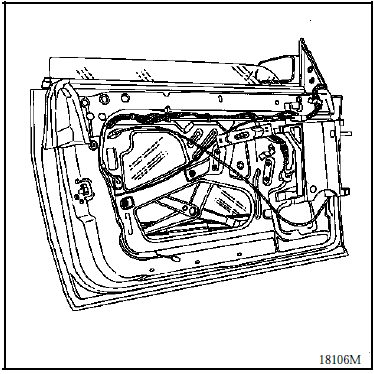

  • Desserrer les deux écrous de fixation de la glissière aluminium,
  •  dévisser les quatre vis autotaraudeuses,

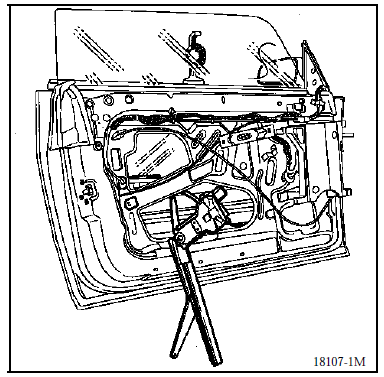

  • Sortir le mécanisme de lève-vitre,
  •  déconnecter le moteur.

Repose

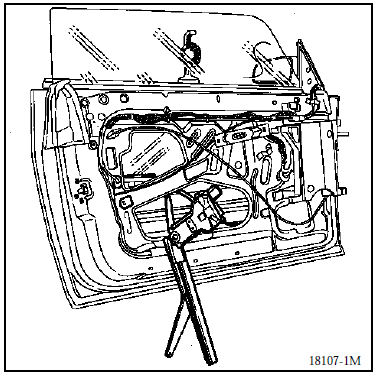

  • Placer le mécanisme de lève-vitre en position de montage (20 dents),
  •  l'engager dans la structure,
  •  brancher le connecteur électrique du moteur,

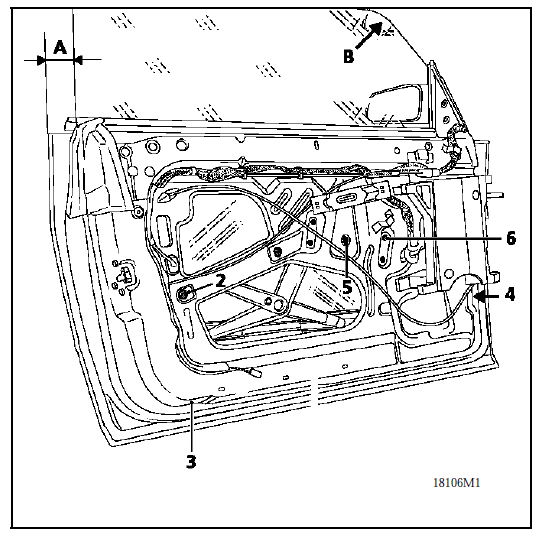

  •  desserrer l'écrou central du secteur denté (5),

  • Poser les quatre vis spéciales (6) pour fixer le mécanisme, les serrer à 0,8 dan.M,
  •  approcher les deux écrous (2) d'immobilisation de la coulisse aluminium,

Dans le cas où la vitre était déposée,

  •  l'engager par le haut de la porte et dans la coulisse de rétroviseur,
  •  replacer le lécheur intérieur,
  •  clipser (à fond au deuxième cran), les deux chariots en bas de vitre,
  •  serrer les deux écrous du chariot de coulisse arrière en poussant la vitre au maximum vers l'avant, (a = 53 millimètres),
  •  contrôler le fonctionnement du léve-vitre,
  •  aspirer le fond de caisson de porte,
  •  vérifier les réglages de la vitre de porte.
