Notice d'utilisation Renault Avantime: Lampes feux avant

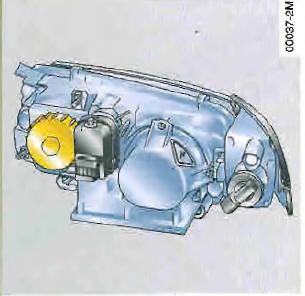

Feux de croisement à lampes à décharge

Ils sont repérables à l'étiquette 1 sur

Ils sont repérables à l'étiquette 1 sur l'optique.

Le remplacement de la lampe de projecteur doit être impérativement réalisé par un représentant renault.

Lampes des feux de route

Déposez le cache plastique en tournant

Déposez le cache plastique en tournant d'un quart de tour.

  •  Déposez le connecteur de la lampe.
  •  Dégrafez le ressort 2 et sortez la lampe.

Type de lampe à iode : h7.

Ne touchez pas le verre d'une lampe à iode. Tenez-la par son culot.

Feux de position avant

  • Sortez le porte-lampe 3 en tournant d'un quart de tour pour atteindre la lampe.
  •  Remplacez la lampe.

Type de lampe : w 5 w.

Lors des interventions sous le capot moteur, la motoventilateur peul semettre en route à toul instant.

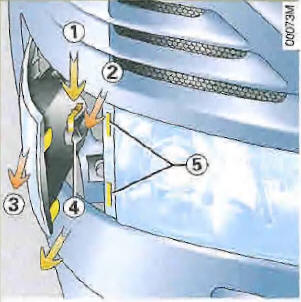

Feu indicateur de direction

Dépose :

Dépose :

  •  déclipsez l'ergot a en exerçant une pression comme indiqué par les flèches 3 et 2, en vous aidant simultanément de votre deuxième main, exercez une poussée sur l'extérieur du clignotant comme indiqué par la flèche 3.
  •  Sortez le clignotant avant.
  •  Tournez le porte-lampe et sortez la lampe.

Type de lampe : lampe orange forme poire à ergots 21w

Repose :

Repose :

  •  positionnez l'ergot 4 dans son guide.
  •  Positionnez les ergots situés sur le côté du clignotant dans les guides 3 situés sur le phare.
  •  Repoussez le clignotant jusqu'au clipsage de l'ergot.

Nettoyage des projecteurs

Les projecteurs étant équipés de " glace polycarbonate " protégée par un vernis autococatrisant, utilisez un chiffon doux ou du coton légèrement imbibé d'eau savonneuse, puis rincez.

Terminez en essuyant délicatement avec un chiffon sec doux.

Pour effacer les rayures plus profondes, consultez votre représentant renault

L'emploi de produit à base d'alcool est à proscrire.



Traces de condensation dans les feux : ceci n'est pas une anomalie. La présence de traces de condensation dans les feux est un phénomène naturel lié aux variations de température.

Ces traces disparaîtront rapidement lors de l'utilisation des feux.
