Revue technique automobile Renault Avantime: Les capteurs de choc lateraux

Important : avant la dépose d'un capteur de choc latéral, verrouiller le boîtier électronique à l'aide d'un outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbags au tableau de bord s'allume.

Depose

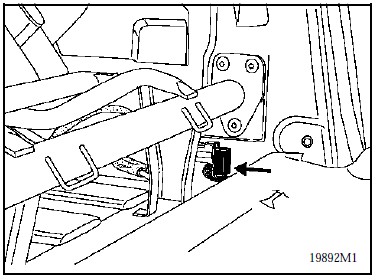

Ils sont situés de chaque côté sur les faux-pieds milieu en dessous des banquettes arrière.

Basculer les assises de banquette arrière puis les retirer.

Débrancher le connecteur sur le capteur latéral puis le déposer.

Attention : lors du déclenchement d'airbag latéral, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord.

Le capteur de choc latéral et le boîtier électronique doivent alors être obligatoirement remplacés (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

Repose

Pour sa repose, positionner le capteur à l'aide de son ergot et procéder impérativement à sa fixation sur le véhicule avant de rebrancher son connecteur (couple de serrage : 0,8 dan.M).

Après avoir branché son connecteur, effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier, sinon consulter le chapitre "diagnostic".

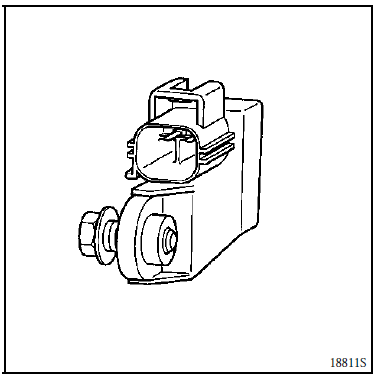

Nota : ce type de capteur de choc latéral ne nécessite pas d'apprentissage à l'aide de l'outil de diagnostic. Capteur déposé.

Intervention sur les cablages de mise a feu

Intervention sur les cablages de mise a feu

En cas d'anomalie constatée sur un de ces câblages, l'élément doit impérativement être remplacé et non réparé.

Ce dispositif de sécurité ne peut tolérer aucune intervention classique de réparation des câblages ou connecteurs.

Les câblage de mise à feu des airbags et des prétensionneurs sont intégrés au faisceau habitacle.

Pour faciliter la réparation, la méthode de remplacement de ceux-ci consiste à couper les deux extrémités du câblage en panne et à faire suivre au câblage neuf le même parcours en longeant le faisceau habitacle.

Attention : lors de la pose du câblage neuf, s'assurer que celui-ci ne sera pas agressé et que son hygiène d'origine soit bien respectée.
