Revue technique automobile Renault Avantime: Les pretensionneurs de ceintures

Description

Les véhicules sont équipés de plusieurs modèles de prétensionneurs de ceintures de sécurité :

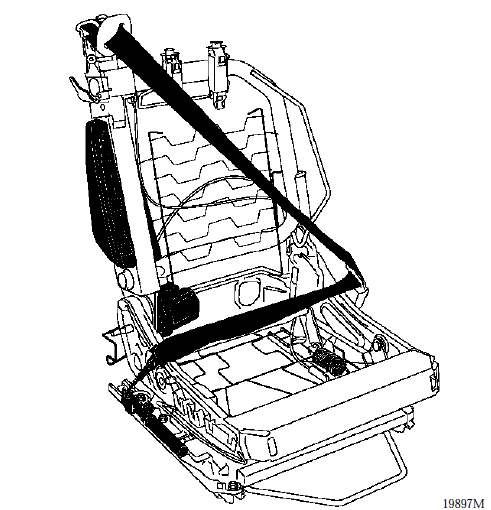

  •  de prétensionneurs de boucle ventrale sur chaque ceinture avant.

    Ils sont fixés sur le côté extérieur des sièges avant.

  •  De prétensionneurs thoraciques à enrouleur sur les ceintures de sécurité avant.

Prétensionneurs avant (de boucle ou ventral)

Un prétensionneur comporte :

Un prétensionneur comporte :

  •  une boucle de ceinture spécifique,
  •  un générateur de gaz pyrotechnique avec son allumeur.

Les éléments d'un prétensionneur ne peuvent pas être dissociés.

Nota : ce système est opérationnel après la mise en contact.

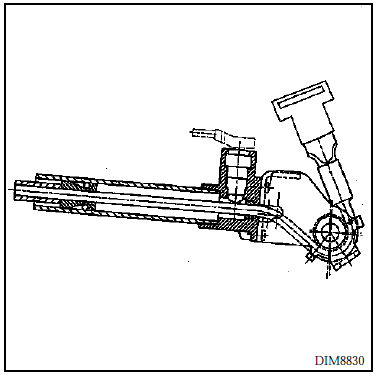

Lors de son déclenchement, le système peut rétracter

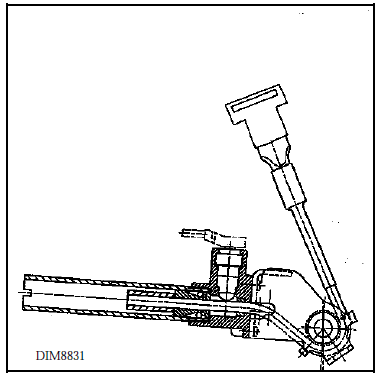

Lors de son déclenchement, le système peut rétracter la boucle jusqu'à 70 mm (maximum).

Remarque :

Remarque : sur les véhicules équipés d'airbag latéraux, il n'est pas possible de visualiser la résistance des prétensionneurs de ceinture par l'outil de diagnostic.

Pour effectuer cette mesure, utiliser l'outil xrbag, nxr ou clip (contrôle câblages).
