Revue technique automobile Renault Avantime: Panneau latéral

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière, de la cloison de passage de roue arrière et du bas de caisse pour une collision latérale.

Le remplacement de la pièce complète est à effectuer sur banc de réparation.

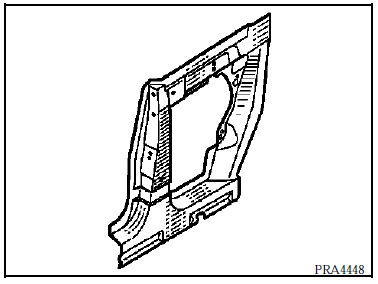

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du garnissage,
  •  de la vitre et du mécanisme de vitre arrière,
  •  du panneau d'aile arrière,
  •  du bas de caisse,
  •  de la cloison de passage de roue arrière.

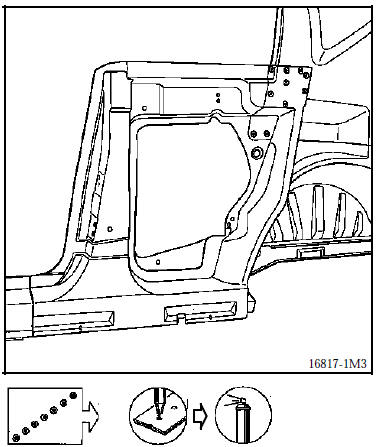

1 Liaison avec cloison de passage de roue

Rappel : se reporter à l'opération 44-c-1

Soudure

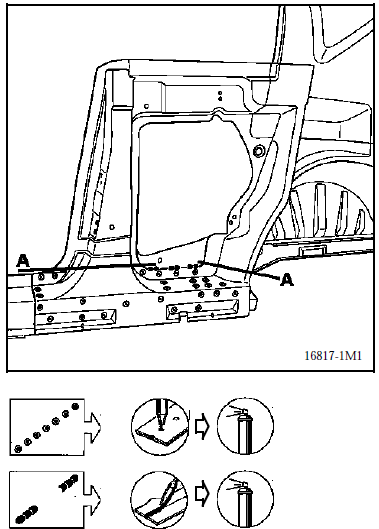

2 LIAISON AVEC BAVOLET

2 LIAISON AVEC BAVOLET

Epaisseur des tôles (mm)

Panneau latéral 1,0
Bavolet 1,0

Dégrafage

sur 27 Points de soudure électrique sur épaisseurs 1,0

Soudure+3 Cordon mag de 20 mm

Soudure

3 COUPE PARTIELLE

3 COUPE PARTIELLE

Epaisseur des tôles (mm)

Panneau latéral 1,0

Dégrafage

Coupe du panneau latéral : (a)560 Mm sur épaisseur 1,0

Coupe du panneau latéral : (a)

Soudure en bord à bord

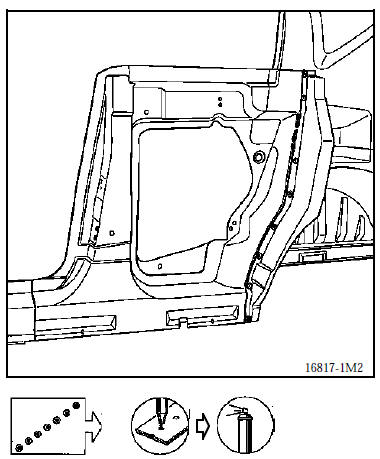

4 LIAISON AVEC JOUE D'AILE ARRIERE

4 LIAISON AVEC JOUE D'AILE ARRIERE

Epaisseur des tôles (mm)

Panneau latéral 1,0
Joue d'aile arrière 1,0

Dégrafage

sur50 Points de soudure électrique sur épaisseur 1,0

Soudure

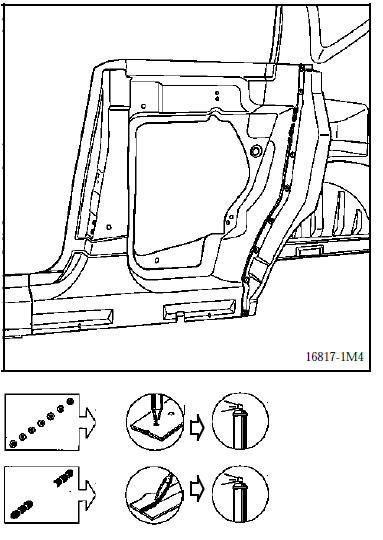

5 LIAISON AVEC CUSTODE

5 LIAISON AVEC CUSTODE

Epaisseur des tôles (mm)

Panneau latéral 1,0
Custode 1,5

Dégrafage

sur10 Points de soudure électrique sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
