Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement :

  •  du demi-bloc avant pour une collision avant.

Cette opération nécessite de remplacer également l'équerre de liaison entre tablier et demibloc.

Cette pièce sera commandée séparément.

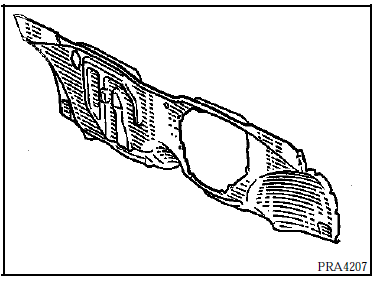

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  de la porte,
  •  du bas de marche,
  •  du tapis de sol,
  •  du pédalier complet,
  •  de l'insonorisant,
  •  de la planche de bord,
  •  du faisceau partiel,
  •  groupe motopropulseur.

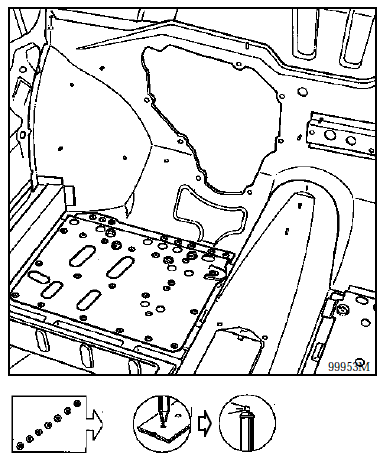

1 LIAISON AVEC RENFORT CHOC DEMI PLANCHER

Epaisseur des tôles (mm)

Renfort choc 0,8
1/2 plancher 0,8

Dégrafage

épaisseur 0,8 29 Points électriques sur épaisseur 0,8

Soudure

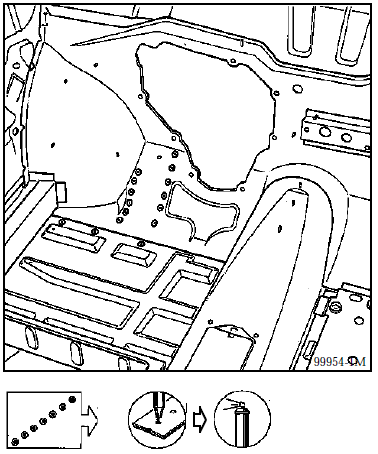

2 LIAISON AVEC LONGERON DE CAVE A PIED

2 LIAISON AVEC LONGERON DE CAVE A PIED

Epaisseur des tôles (mm)

Longeron de cave à pied 0,8
Tablier 1,0
Joue d'aile 1,0

Dégrafage

épaisseur 1,0 6 Points électriques sur épaisseur 1,0

Soudure150 Mm sur épaisseur 1,0

Soudure

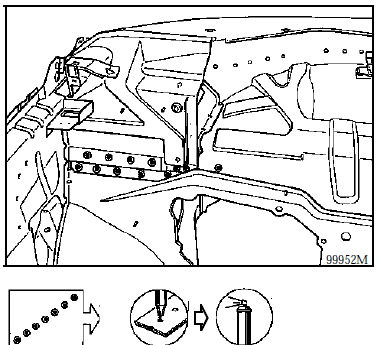

3 LIAISON AVEC EQUERRE DE PASSAGE DE ROUE

3 LIAISON AVEC EQUERRE DE PASSAGE DE ROUE

Epaisseur des tôles (mm)

Equerre de passage de roue 1,2
Tablier 1,0

Dégrafage

épaisseur 1,29 Points électriques sur épaisseur 1,2

Soudure

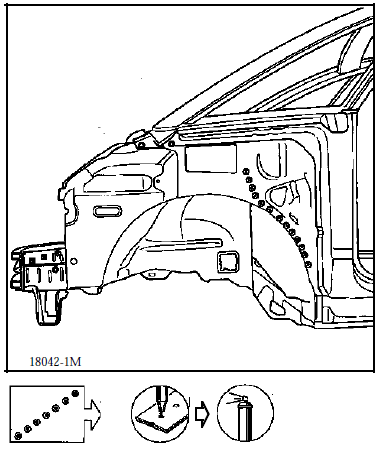

4 LIAISON AVEC JOUE D'AILE

4 LIAISON AVEC JOUE D'AILE

Epaisseur des tôles (mm)

Joue d'aile 1,0
Tablier 1,0

Dégrafage

épaisseur 1,013 Points électriques sur épaisseur 1,0

Soudure

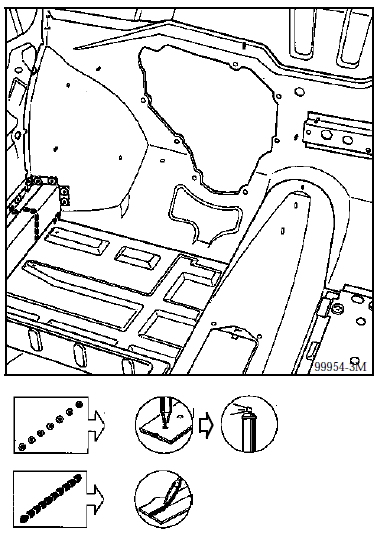

5 LIAISON AVEC LONGERON AVANT PARTIE

5 LIAISON AVEC LONGERON AVANT PARTIE ARRIERE

Epaisseur des tôles (mm)

Longeron avant partie arrière 1,5
Demi-plancher 0,8
Tablier 1,0

Dégrafage

épaisseur 1,515 Points électriques sur épaisseur 1,5

Soudure

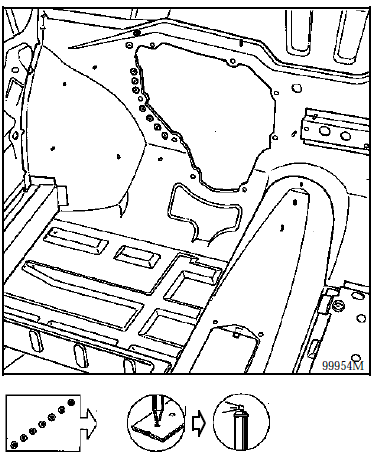

6 LIAISON AVEC CLOISON DE CHAUFFAGE

6 LIAISON AVEC CLOISON DE CHAUFFAGE

Epaisseur des tôles (mm)

Tablier partiel 0,9
Cloison de chauffage 1,0
Tôle de fermeture latérale 1,0

Dégrafage

épaisseur 1,012 Points électriques sur épaisseur 1,0

Soudure

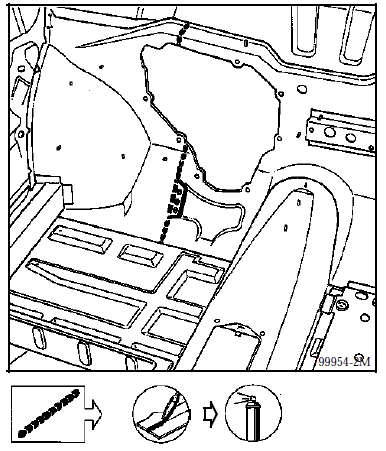

7 COUPE PARTIELLE

7 COUPE PARTIELLE

Epaisseur des tôles (mm)

Tablier 1,0

Dégrafage

Soudure 70+300 Mm sur épaisseur 1,0

Soudure

Positionnement avant soudure :

Positionnement avant soudure : montage du pédalier.

Fixer les tôles avec pinces étaux.

Nota : pour le découpage ainsi que la préparation avant soudure se reporter au chapitre 40 "généralités".



Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
    Brancard inférieur

    Traverse inférieure de baie et tôle sur compartiment moteur
