Revue technique automobile Renault Avantime: Aérateurs latéraux

Depose

Cette opération implique la dépose :

  •  des consoles inférieures,
  •  des commandes de chauffage.

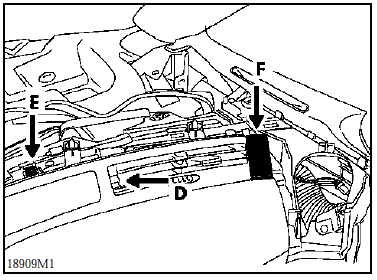

Placer la molette de commande sur la position (d).

Lever légèrement la planche de bord.

Déposer la pince (e).

Dévisser la fixation (f) située sur l'enjoliveur.

Déposer l'aérateur en le tirant de quelques millimètres

Déposer l'aérateur en le tirant de quelques millimètres vers soi en faisant attention à la biellette de commande.

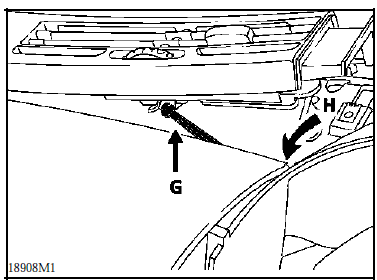

Déboîter la rotule (g) en appuyant vers le bas et sortir l'aérateur.

Repose

Repose

Commencer par connecter la rotule (g).

Replacer l'aérateur dans son logement en prêtant attention au joint mousse (non gonflant).

Vérifier la connexion de la bielle en contrôlant la commande de palonnier (h).

Vérifier le bon fonctionnement de l'orientation des ailettes.

Réaliser l'autocalage des commandes (voir chapitre 84).
