Revue technique automobile Renault Avantime: Plage avant de planche de bord

Depose

Cette opération est nécessaire pour accéder aux :

  •  combiné d'affichage,
  •  centrale clignotante,
  •  moteur de pulseur,
  •  régulateur électronique de vitesse de pulseur,
  •  moteur des volets de recyclage,
  •  la protection des insonorisants lors d'une intervention de soudure sur les chapelles d'amortisseur.

Cette opération nécessite la dépose des consoles inférieures conducteur et passager.

Operation

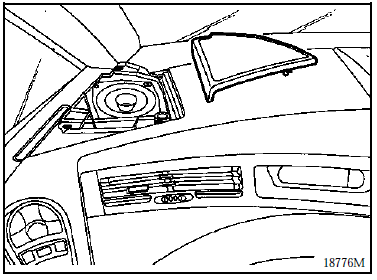

Déclipser les grilles de haut-parleurs à la main sans outil, en commençant par l'arête côté déflecteur.

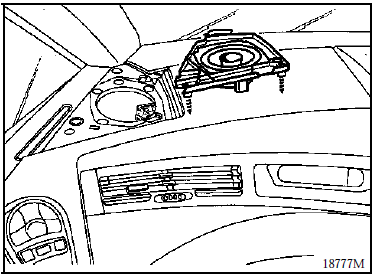

Dévisser les trois vis de fixation de chaque support

Dévisser les trois vis de fixation de chaque support de haut-parleurs.

Débrancher les haut-parleurs, et les sortir.

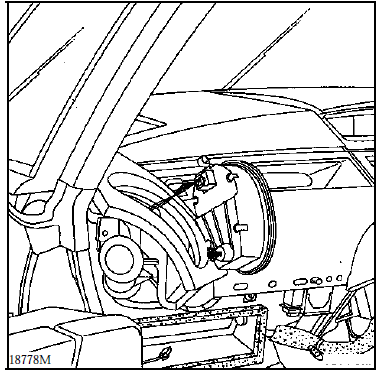

Déposer les commandes de chauffage

Déposer les commandes de chauffage

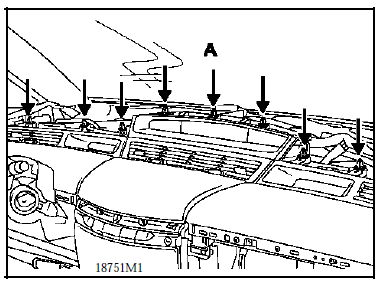

Lever la planche en commençant par la partie arrière,

Lever la planche en commençant par la partie arrière, pour déclipser les neuf fixations (a).

Débrancher le capteur d'ensoleillement se trouvant

Débrancher le capteur d'ensoleillement se trouvant au centre de la planche (si le véhicule en est équipé).

Sortir la plage avant de la planche de bord en tirant vers l'arrière.

Repose

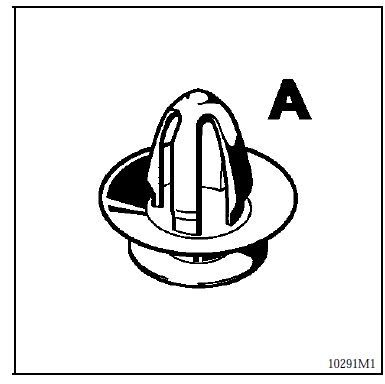

Vérifier la présence des neuf clips (a).

Opérer en sens inverse de la dépose.

Opérer en sens inverse de la dépose.
