Revue technique automobile Renault Avantime: Aide au stationnement

Diagnostic interne

Pour effectuer ce diagnostic, retirer le résistance de codage situé dans le boîtier interconnexion banquette (bib), instaurer le +apc, positionner le levier de vitesse en marche arrière.

L'espace à l'arrière du véhicule doit rester libre dans un rayon d'au moins 2 mètres, de sorte que les mesures du système activées par le diagnostic d'erreurs ne soit pas perturbées.

Capteurs arrière défectueux :

Le haut-parleur de l'aide au parking émet cycliquement d'abord une séquence d'introduction (3 secondes), puis une pause (1 seconde) et ensuite le séquence d'erreur.

  •  Séquence d'introduction : tonalité continue grave (600 hz) 3 secondes.
  •  Défaut capteur 1 (arrière droit) : 1 bip (1 seconde).
  •  Défaut capteur 2 (centre droit) : 2 bip (1 seconde).
  •  Défaut capteur 3 (centre gauche) : 3 bip (1 seconde).
  •  Défaut capteur 4 (centre gauche) : 4 bip (1 seconde).

Les bip sont émis toutes les secondes.

Si plusieurs capteurs sont défectueux, les codes d'erreur individuels sont émis les uns après les autres (chaque fois séparé d'un temps de 2 secondes).

Exemple :

  •  capteur 1 et capteur 3 défectueux : tonalité d'introduction_ _ _bip_ _ _bip_bip_bip_ _ _ { _ = silence 1 seconde}

Nota : le capteur, la connectique et/ou le câblage peuvent être mis en cause par ce diagnostic de capteur.

Uce aide au stationnement défectueux :

L'uce aide au parking émet cycliquement une séquence d'introduction (3 secondes), puis une pause (1 seconde) et ensuite la séquence d'erreur (3 secondes).

  •  Séquence d'introduction : tonalité continue grave (600 hz) 3 secondes.
  •  Séquence d'erreur : tonalité intermittente d'avertissement grave (600 hz).

Il y a soit un problème au niveau matériel de l'aide au parking, soit un court-circuit du support de la

Diagnostic - effets clients

Consignes

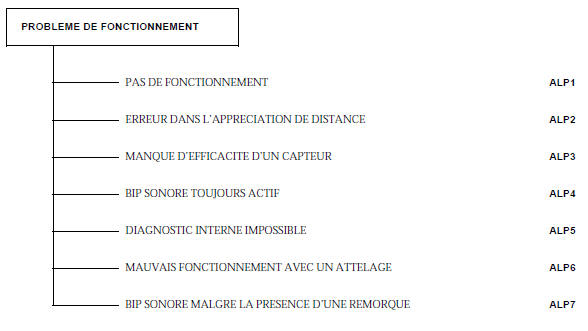

Diagnostic - arbre de localisation de pannes

Diagnostic - arbre de localisation de pannes

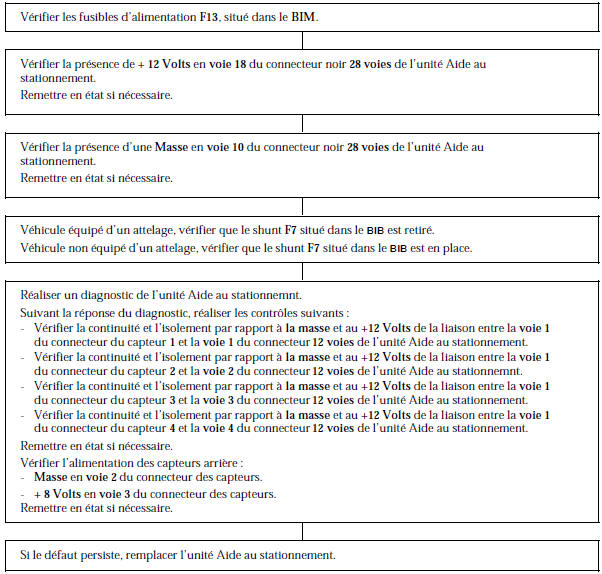

Alp1 pas de fonctionnement

Consignes + Apc, marche arrière enclenchée

Apres reparation Vérifier le bon fonctionnement du système.

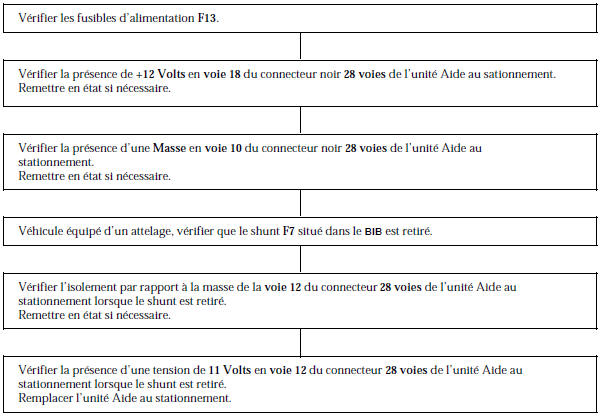

Alp2 erreur dans l'appreciation de distance

Consignes +Apc, marche arrière enclenchée.

Apres reparation Vérifier le bon fonctionnement du système

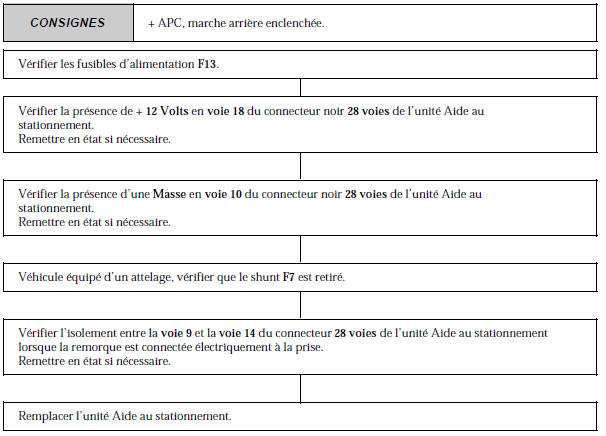

Alp3 manque d'efficacite d'un capteur

Consignes +Apc, marche arrière enclenchée.

Apres reparation Vérifier le bon fonctionnement du système.

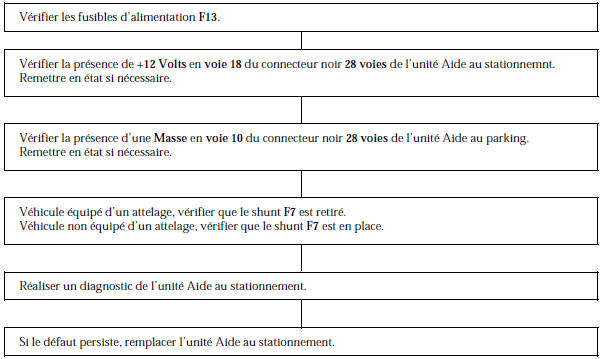

Alp4 bip sonore toujours actif

Consignes +Apc, marche arrière enclenchée.

Apres reparation Vérifier le bon fonctionnement du système.

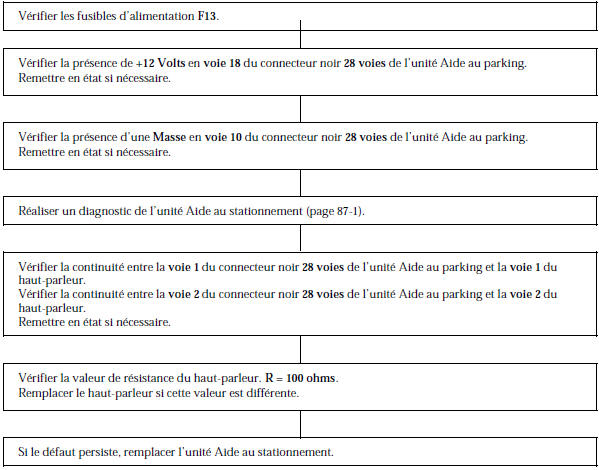

Alp5 diagnostic interne impossible

Consignes +Apc, marche arrière enclenchée, aucune remorque.

Apres reparation Vérifier le bon fonctionnement du système

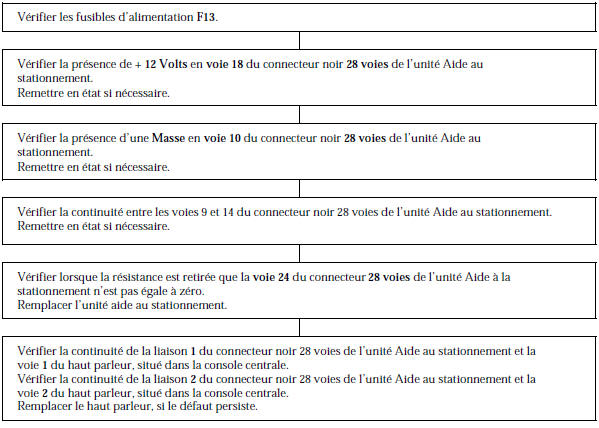

Alp6 mauvais fonctionnement avec un attelage

Consignes +Apc, marche arrière enclenchée.

Apres reparation Vérifier le bon fonctionnement du système.

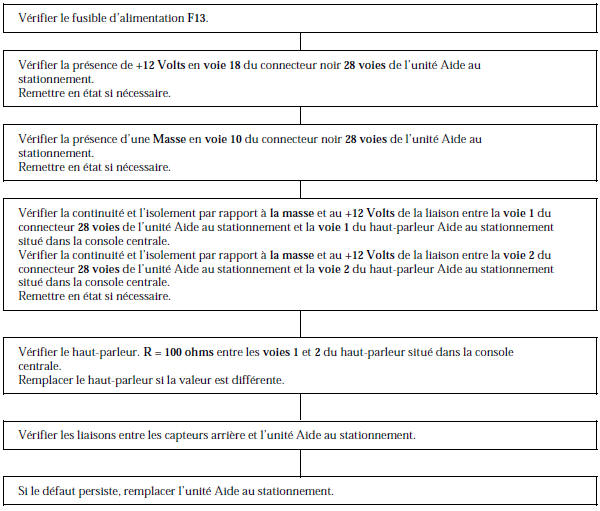

Alp7 bip sonore malgre la presence d'une remorque

Consignes + Apc, marche arrière enclenchée.

Apres reparation Vérifier le bon fonctionnement du système
    Appareillage d'assistance electrique

    Leve-vitres electriques - toit ouvrant
