Revue technique automobile Renault Avantime: Leve-vitres electriques - toit ouvrant

Diagnostic - effets clients

Consignes

Diagnostic via le boitier interconnexion

Diagnostic via le boitier interconnexion habitacle

Ouverture toit et store

Connecter l'outil diagnostic, entrer en dialogue avec le boitier interconnexion. Dans le mode commande, puis dans actuateur réaliser la commande ouverture toit. Le toit ouvrant s'ouvre.

Ouverture vitres avant

Connecter l'outil diagnostic, entrer en dialogue avec le boitier interconnexion. Dans le mode commande, puis dans actuateur réaliser la commande ouvertures vitres avant. Les vitres avant s'ouvrent.

Ouverture vitres arriere

Connecter l'outil diagnostic, entrer en dialogue avec le boitier interconnexion. Dans le mode commande, puis dans actuateur réaliser la commande ouvertures vitres arriere. Les vitres arrière s'ouvrent.

Fermeture de tous les ouvrants et store

Connecter l'outil diagnostic, entrer en dialogue avec le boitier interconnexion. Dans le mode commande, puis dans actuateur réaliser la commande fermeture des ouvrants. Les vitres arrière, les vitres avant et le toit coulissant se ferment.

Apres reparation

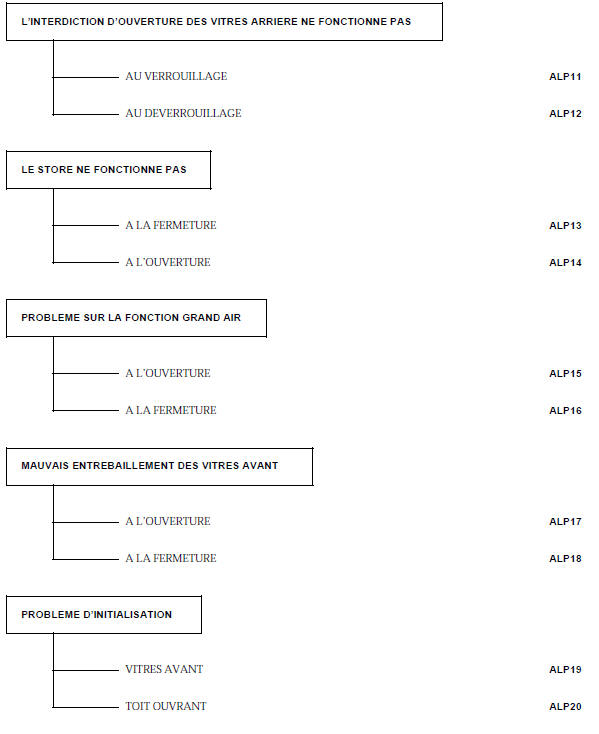

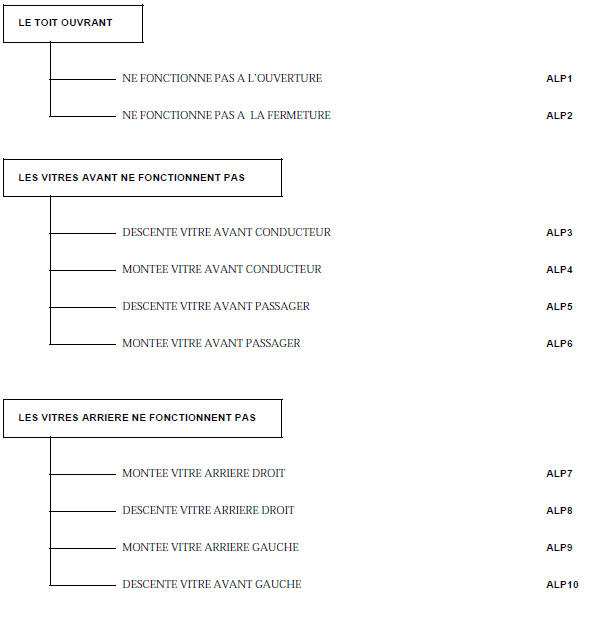

Diagnostic - arbre de localisation de pannes

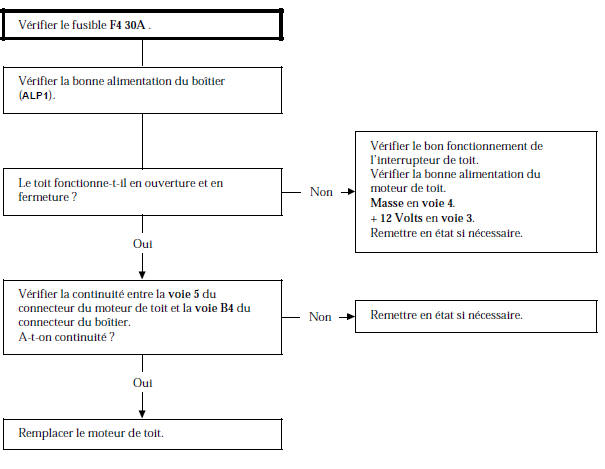

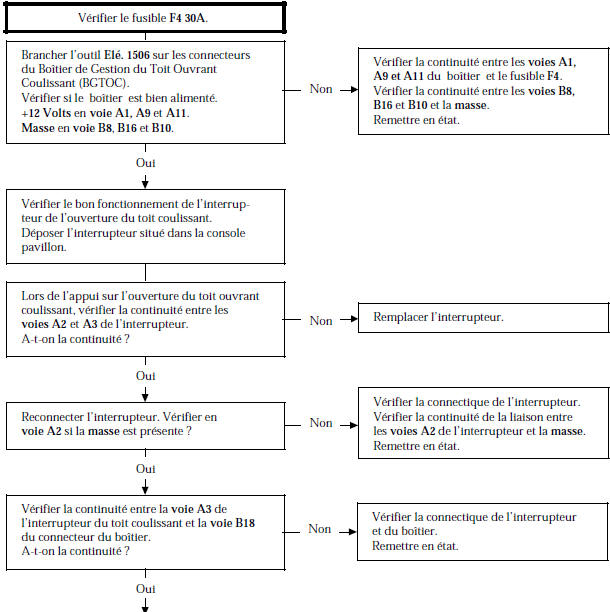

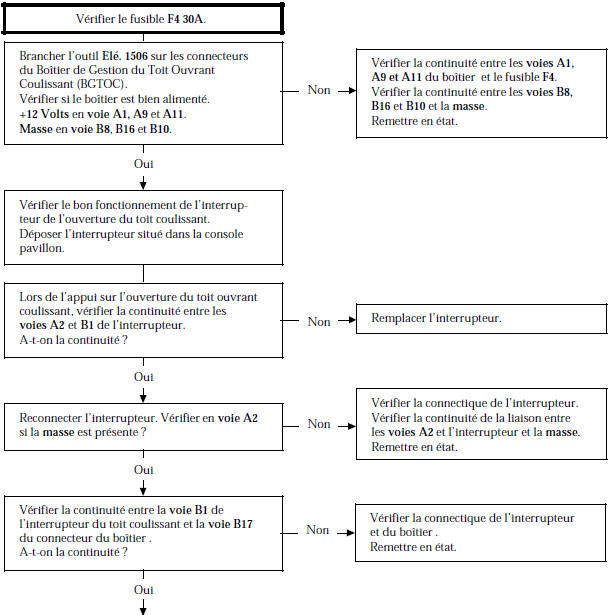

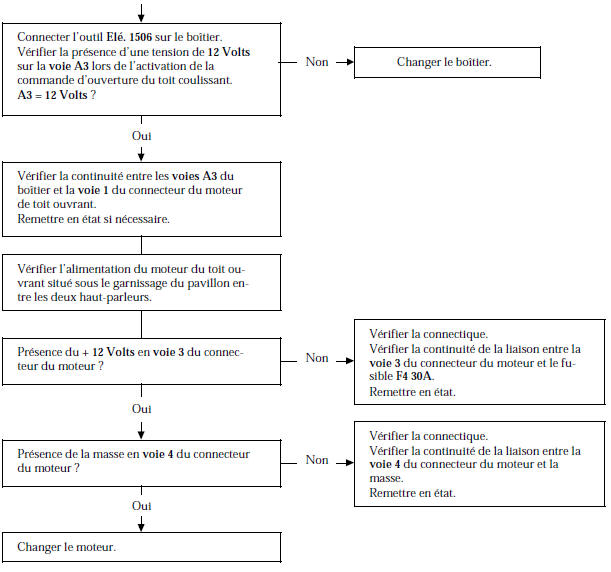

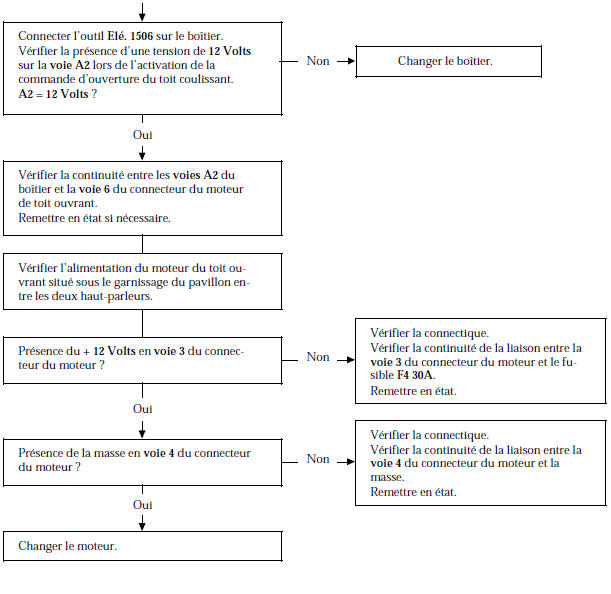

Alp1 ne fonctionne pas a l'ouverture

Consignes Ne consulter cet effet client qu'après une commande d'ouverture du toit coulissant via le diagnostic du boîtier interconnexion



Apres reparation Apprentissage de la position du toit ouvrant coulissant.

Alp2 ne fonctionne pas a la fermeture

Alp2 ne fonctionne pas a la fermeture

Consignes Ne consulter cet effet client qu'après une commande de fermeture du toit coulissant via le diagnostic du boîtier interconnexion.

Apres reparation Apprentissage de la position du toit ouvrant coulissant.

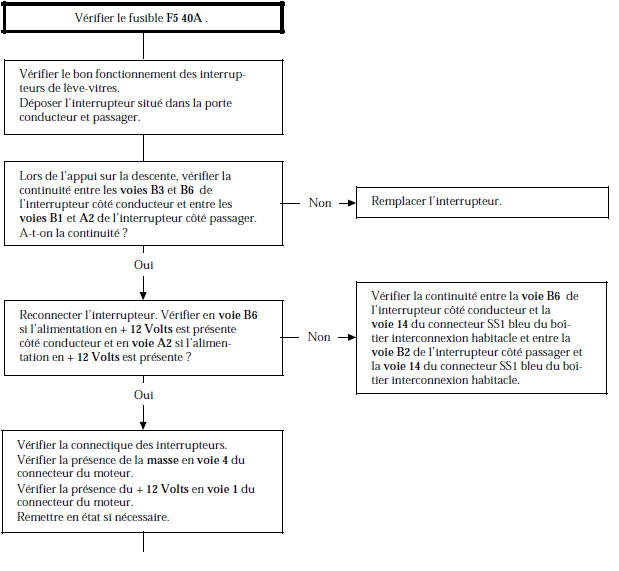

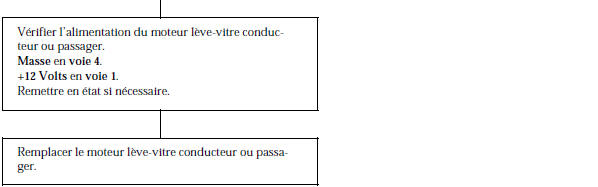

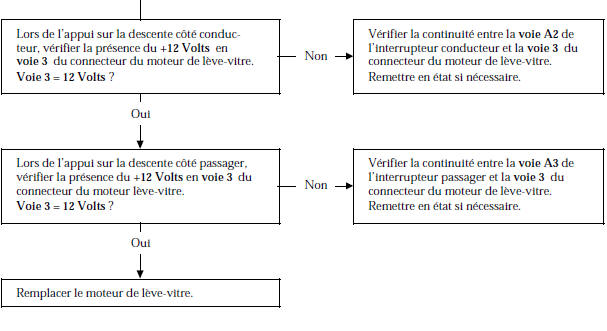

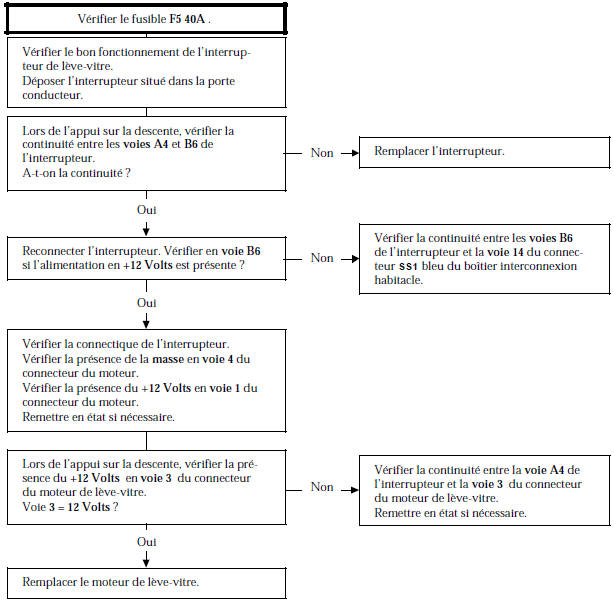

Alp3 descente vitre avant conducteur

Consignes Ne consulter cet effet client qu'après une commande descente via le diagnostic du boîtier interconnexion.

Apres reparation Apprentissage des vitres.

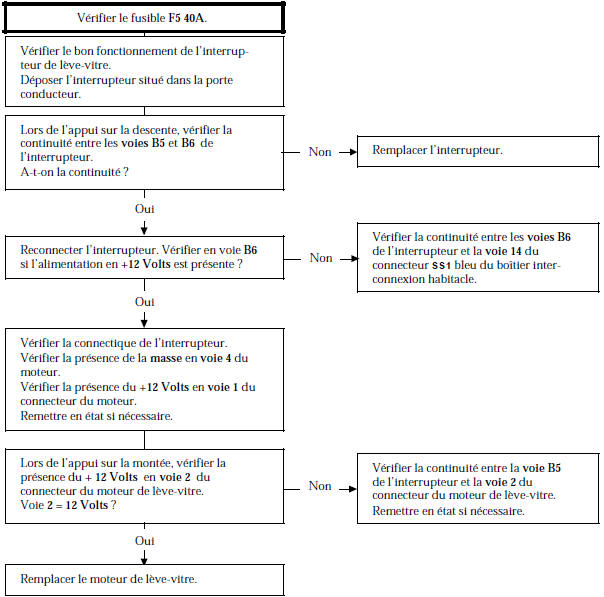

Alp4 montee vitre avant conducteur

Consignes Ne consulter cet effet client qu'après une commande de montée via le diagnostic du boîtier interconnexion.

Apres reparation Apprentissage des vitres.

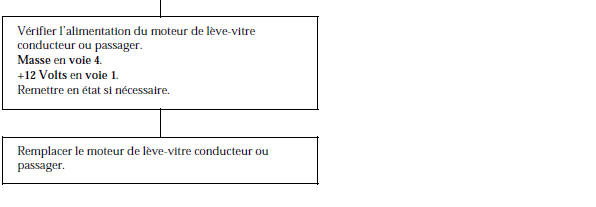

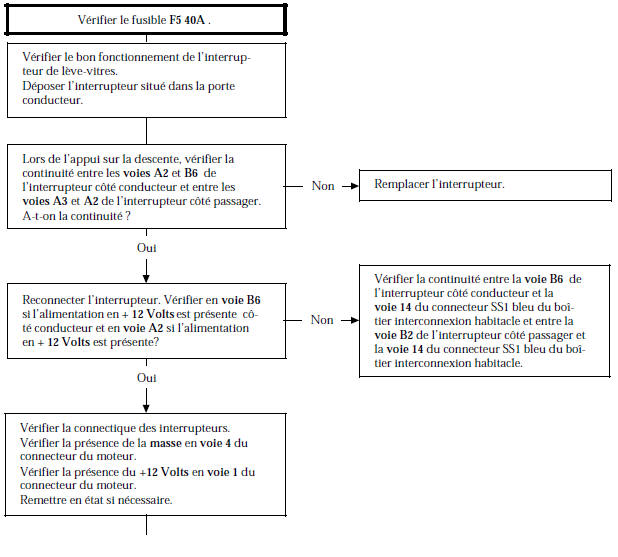

Alp5 descente vitre avant passager

Consignes Ne consulter cet effet client qu'après une commande de descente via le diagnostic du boîtier interconnexion.

Apres reparation Apprentissage des vitres.

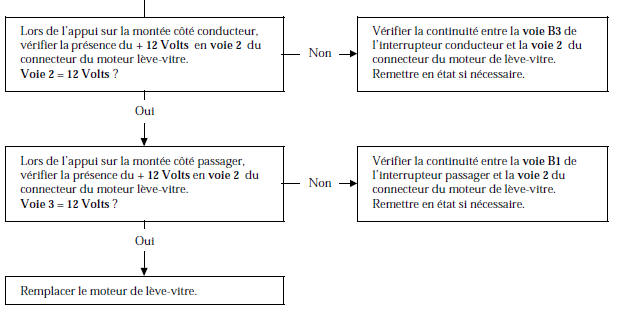

Alp6 montee vitre avant passager

Consignes Ne consulter cet effet client qu'après une commande de montée via le diagnostic du boîtier interconnexion.

Apres reparation Apprentissage des vitres.

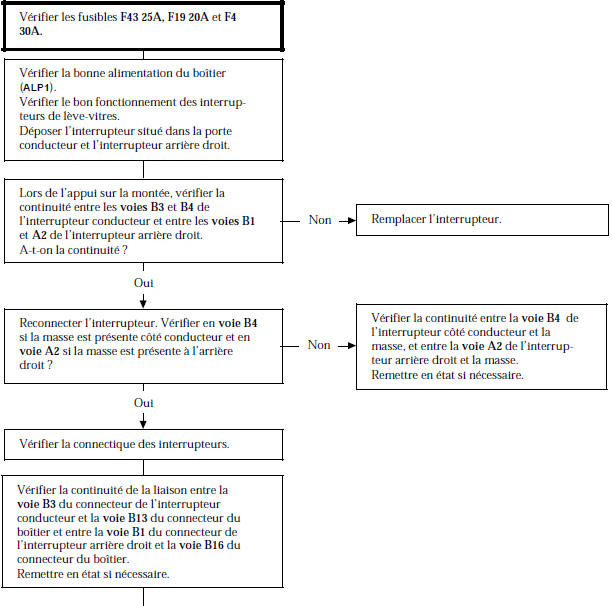

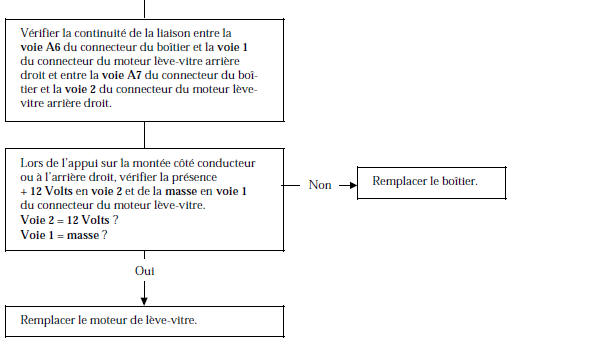

Alp7 montee vitre arriere droit

Consignes Ne consulter cet effet client qu'après une commande de montée via le diagnostic du boîtier interconnexion. L'interrupteur d'interdiction en position autorisation.

Apres

Apres reparation

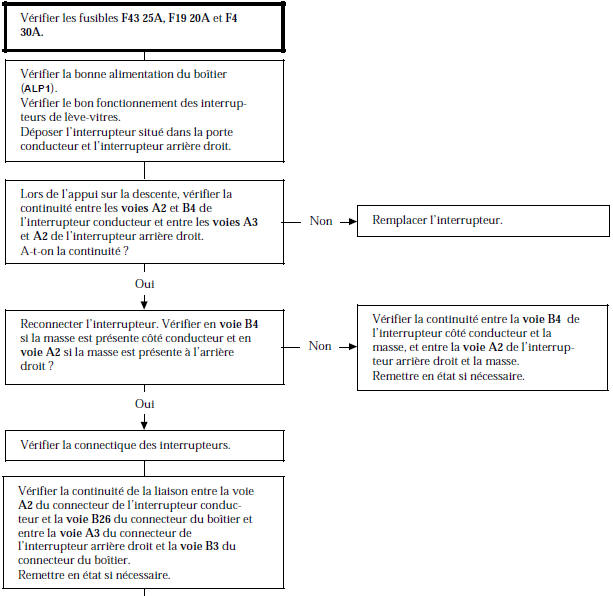

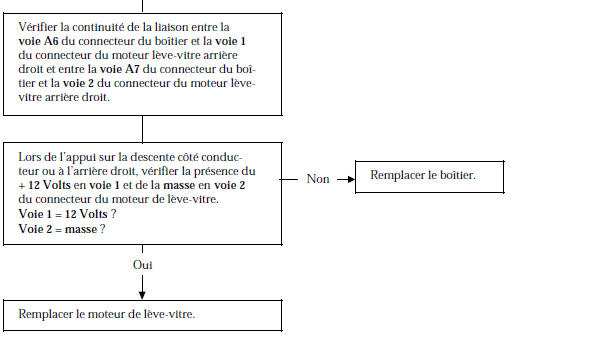

Alp8 descente vitre arriere droit

Consignes Ne consulter cet effet client qu'après une commande de descente via le diagnostic du boîtier interconnexion.

Apres

Apres reparation

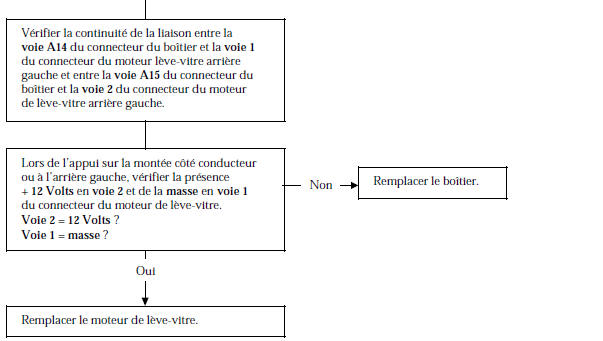

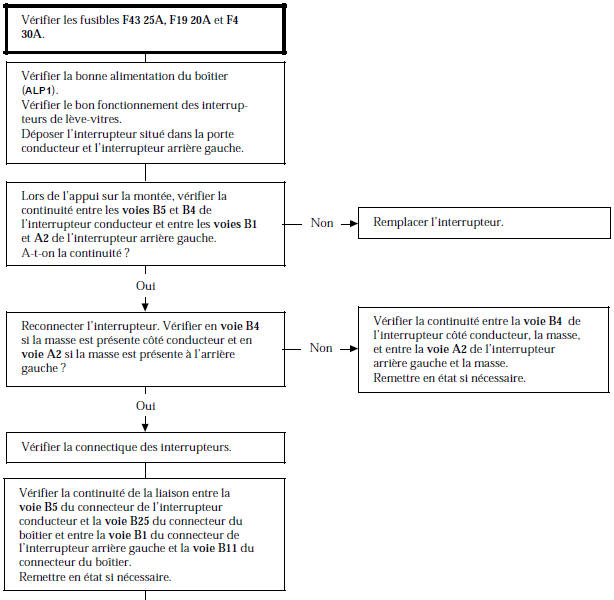

Alp9 montee vitre arriere gauche

Consignes Ne consulter cet effet client qu'après une commande de montée via le diagnostic du boîtier interconnexion.

Apres

Apres reparation

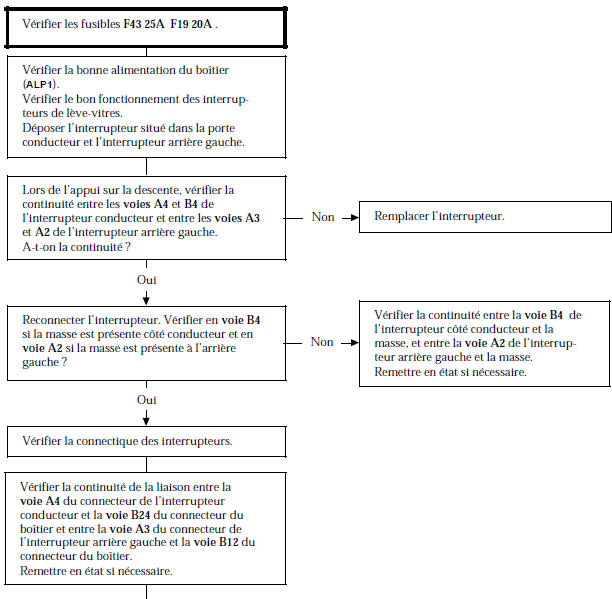

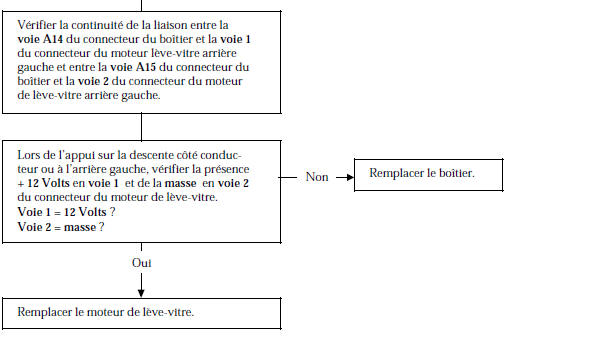

Alp10 descente vitre arriere gauche

Consignes Ne consulter cet effet client qu'après une commande de montée via le diagnostic du boîtier interconnexion.

Apres

Apres reparation

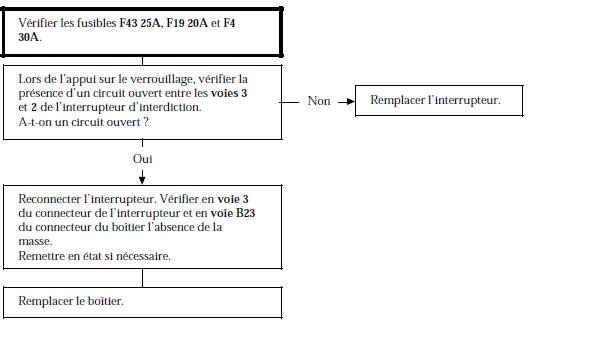

Alp11 interdiction ne fonctionne pas au verrouillage

Consignes Rien à signaler.

Apres

Apres reparation

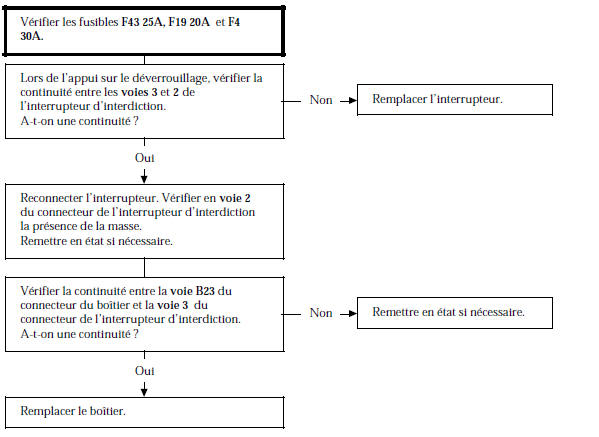

Alp12 interdiction ne fonctionne pas au deverrouillage

Consignes Rien à signaler.

Apres

Apres reparation

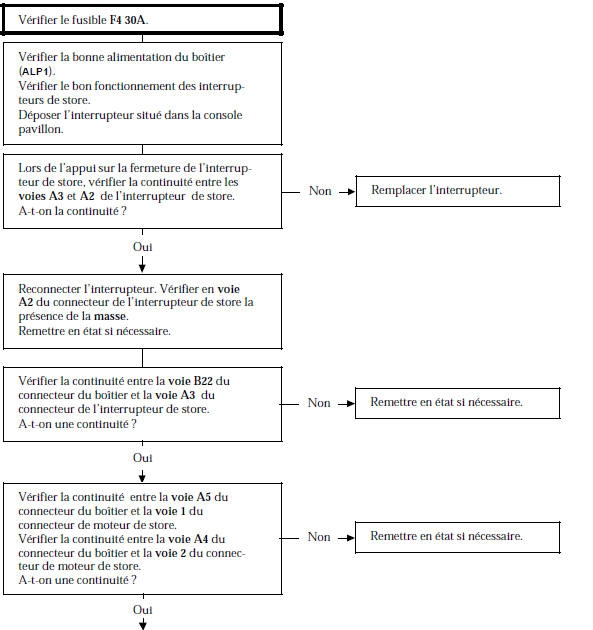

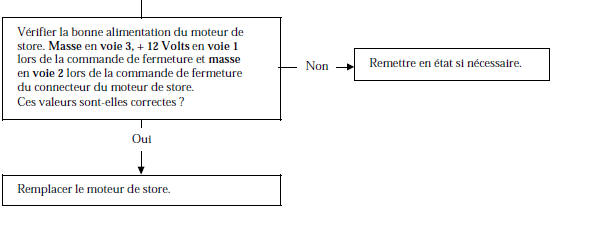

Alp13 store ne fonctionne pas a la fermeture

Consignes Rien à signaler.

Apres

Apres reparation

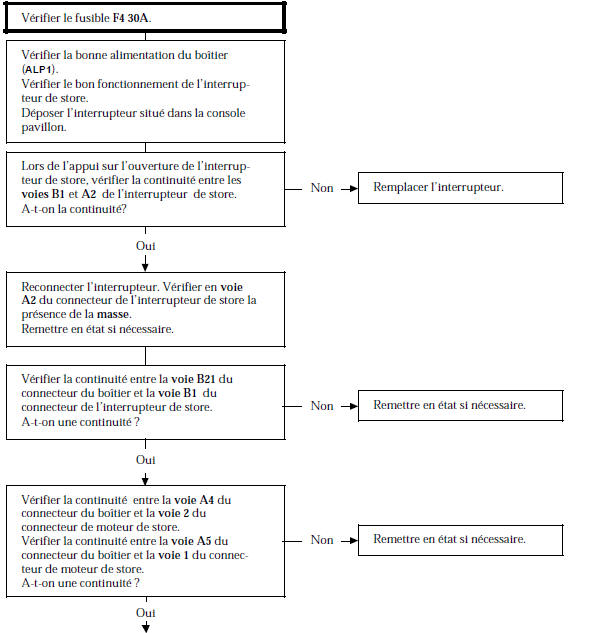

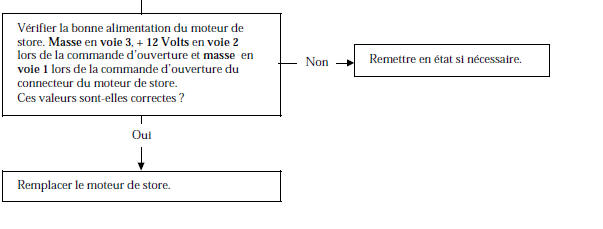

Alp14 store ne fonctionne pas a l'ouverture

Consignes Rien à signaler.

Apres

Apres reparation

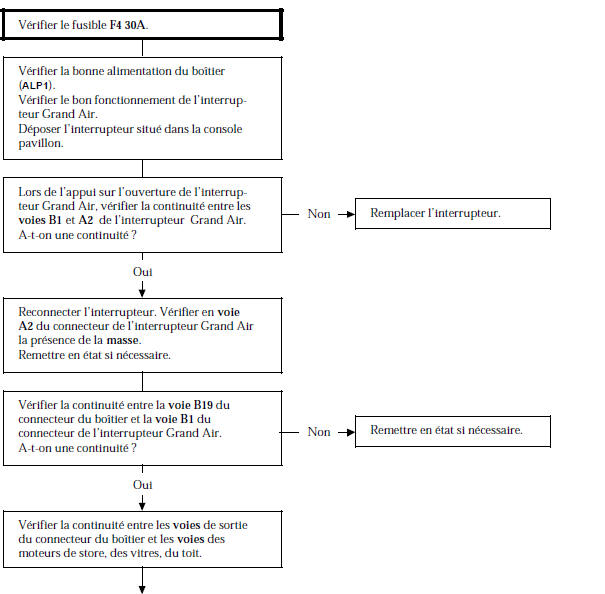

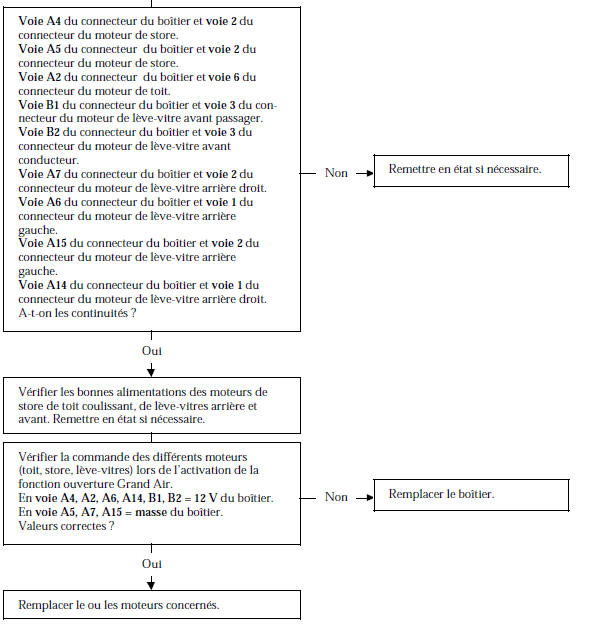

Alp15 fonction grand air : probleme a l'ouverture

Consignes Rien à signaler.

Apres

Apres reparation

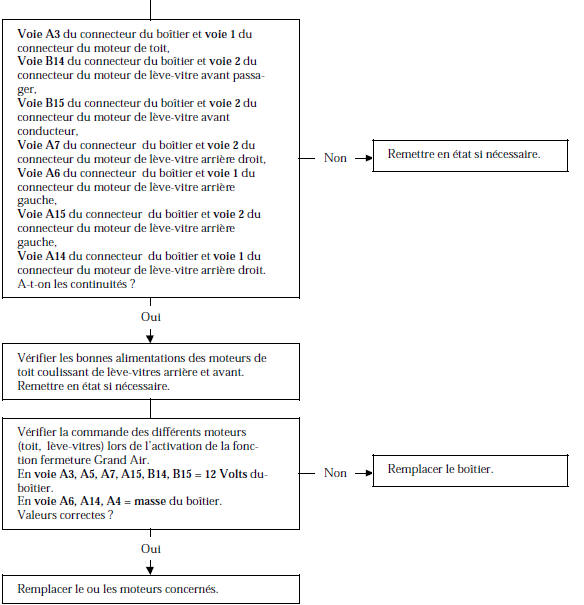

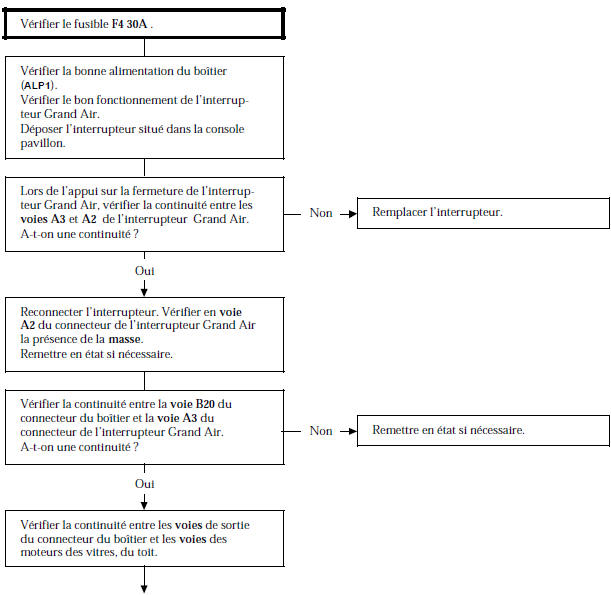

Alp16 fonction grand air : probleme a la fermeture

Consignes Maintenir l'interrupteur pour la fermeture.

Apres

Apres reparation

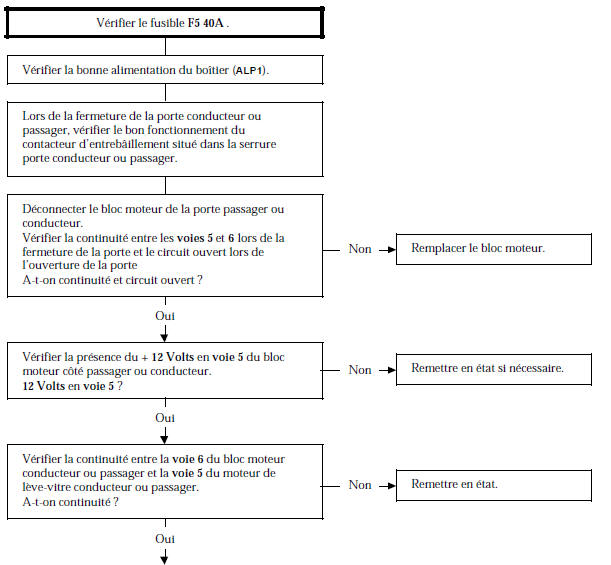

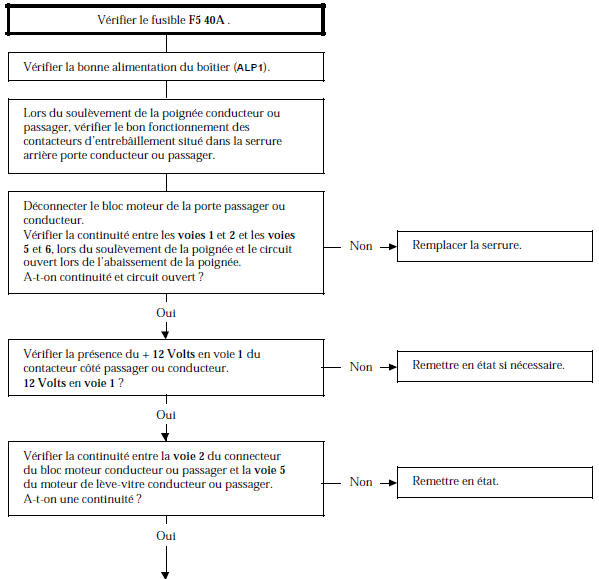

Alp17 mauvais entrebaillement des vitres avant a l'ouverture

Consignes Rien à signaler.

Apres reparation Apprentissage des vitres.

Alp18 mauvais entrebaillement des vitres avant a la fermeture

Consignes Rien à signaler.

Apres reparation Apprentissage des vitres.

Alp19 probleme d'initialisation des vitres avant

Consignes Rien à signaler.

Apres reparation Apprentissage des vitres.

Alp20 proleme d'initialisation du toit ouvrant

Consignes Rien à signaler.

Apres reparation Apprentissage du toit.
    Aide au stationnement

    Leve-vitres electriques avant et arriere (sans toit ouvrant)
