Revue technique automobile Renault Avantime: Bandeau technique de planche de bord

Important

Avant la dépose :

  •  brancher l'outil de diagnostic,
  •  mettre le contact,
  •  verrouiller le calculateur.

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées, le témoin airbag s'allume au tableau de bord.

Attendre deux secondes la décharge automatique du boîtier.

Couper le contact.

Débrancher la batterie.

Depose

Placer la distribution d'air sur les pieds.

Déposer :

  •  les consoles inférieures,
  •  les commandes de chauffage,
  •  les portillons,
  •  la plage avant de planche de bord,
  •  l'encadrement de combiné afficheur,
  •  les aérateurs,
  •  le bloc de rangement central,
  •  les buses de désembuage droite et gauche,
  •  les conduits tricornes,
  •  l'encadrement de direction,
  •  le coussin gonflable passager,
  •  l'encadrement de coussin gonflable.

Ecarter le combiné afficheur (tableau de bord).

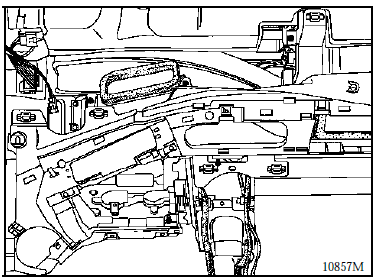

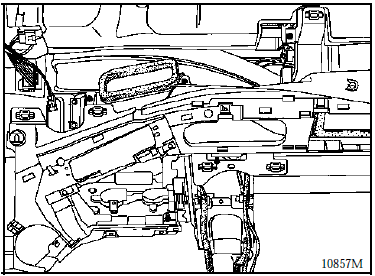

Oter les treize vis de fixation et la tétine de centrage du bandeau technique.

Nota : en cas de déploiement du coussin gonflable passager, il est impératif de remplacer le bandeau technique.

Deshabillage et rhabillage du bandeau

Deshabillage et rhabillage du bandeau

Déposer les 2 x 2 vis des conduits d'aérateur droite et gauche.

Remplacer les biellettes de commande des aérateurs latéraux.

Repose

Repose

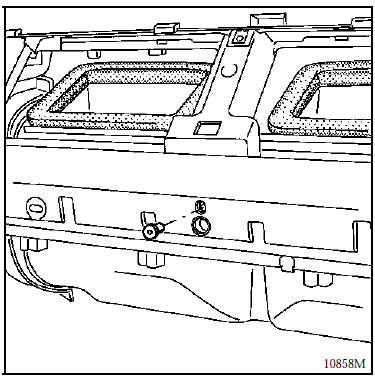

Centrer le bandeau sur la poutre à l'aide de la tétine.

Reposer les treize vis de fixation.

Reposer les treize vis de fixation.
