Revue technique automobile Renault Avantime: Combiné d'affichage (tableau bord)

Depose

Débrancher la borne négative de la batterie.

Déposer les consoles inférieures conducteur et passager, la plage avant de la planche de bord.

Boucher les cavités (c).

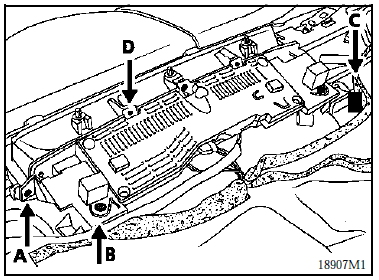

Dévisser :

  •  les trois fixations arrière (a),
  •  les deux fixations verticales (b).

Dégager le combiné en le poussant vers l'avant pour dégager les pions de centrage (d).

Retourner le combiné et le déconnecter.

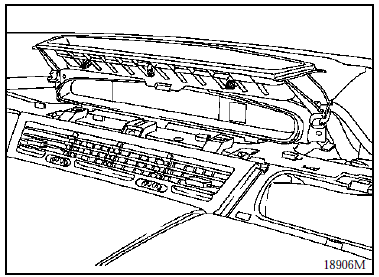

Déposer l'encadrement de combiné en dégrafant

Déposer l'encadrement de combiné en dégrafant les trois clips.

Repose

Repose

Connecter les alimentations électriques.

Visser les cinq vis de fixation.

Retirer les chiffons des cavités (c).

Poser la plage de planche de bord.

Rebrancher la batterie, initialiser les accessoires.

Remplacement

Paramétrer le nouveau combiné à l'aide de l'outil de diagnostic (voir chapitre 83).

Vérifier le fonctionnement de la radio.
