Revue technique automobile Renault Avantime: Bloc de rangement central

Cette opération nécessite la dépose :

  •  des consoles inférieures passager et conducteur,
  •  de la console centrale (partie arrière puis partie avant),
  •  de la plage avant de planche de bord,
  •  des portillons conducteur et passager.

Depose

Lever le couvercle.

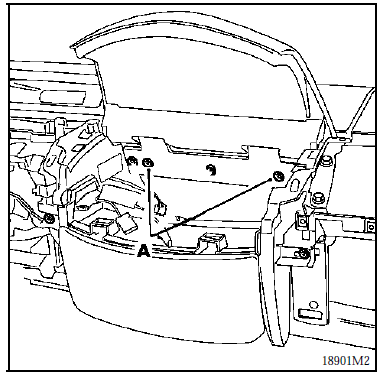

Déposer les vis (a).

Déclipser la platine support interrupteurs en la tirant vers le haut.

Déconnecter les interrupteurs.

Déconnecter les interrupteurs.

Déclipser l'éclaireur et déconnecter le faisceau.

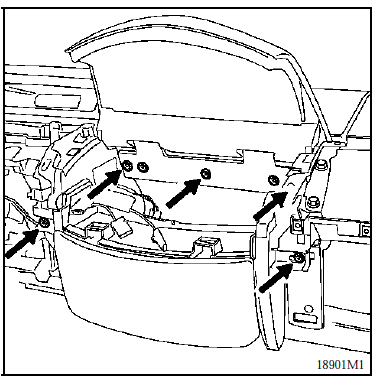

Déposer les vis de fixation du rangement.

Sortir le bloc de rangement en le tirant légèrement

Sortir le bloc de rangement en le tirant légèrement vers soi, puis vers le haut.

Repose

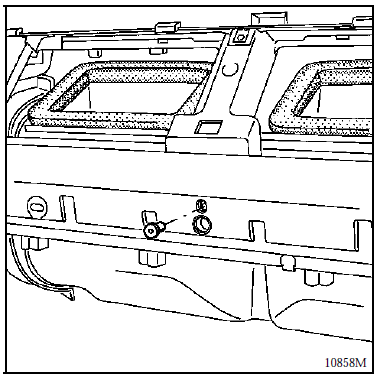

Centrer le bloc de rangement par rapport à la tétine de centrage du bandeau technique.

Puis procéder en sens inverse de la dépose.

Puis procéder en sens inverse de la dépose.

Dépose du couvercle

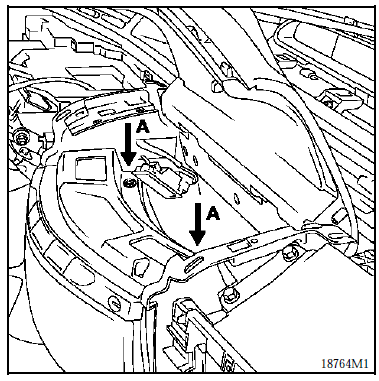

Déposer les deux vis (a).
