Revue technique automobile Renault Avantime: Boitier interconnexion habitacle

Déplacer la tôle d'appui des pieds.

Rebrancher les trois connecteurs.

Refixer la tôle d'appui des pieds (trois écrous et trois vis).

Recoller l'insonorisation de la cave à pieds.

Replacer le couvercle.

Chape rabattable

Important : reconnecter la chape rabattable, roues droites, volant voisin de la position bloqué par le contacteur de démarrage, il se trouve au point milieu. La partie inférieure de la colonne de direction étant coulissante, il y a nécessité de régler la position de la chape rabattable sur le boîtier de direction.

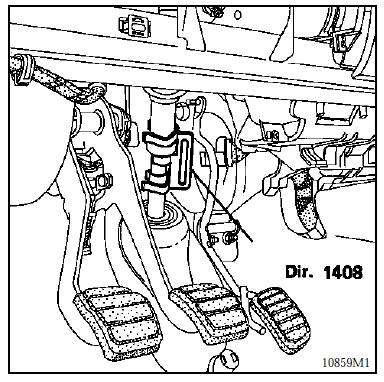

Placer l'outil plastique dir. 1048 Sur la colonne.

Serrer le boulon de la chape.

Serrer le boulon de la chape.

Retirer l'outil dir. 1408.

Remettre en place la première chaussette de colonne en lubrifiant le bord de tôle de pédalier puis la seconde chaussette et ajuster la moquette.

Conduits d'air

Mettre en place les conduits d'air reliant le bloc évaporateur/pulseur et les blocs de climatisation en déposant au besoin les aérateurs centraux pour accéder aux manchonnages.

Vérifier :

  •  l'état des joints gonflants centraux et les compresser juste avant le remontage des aérateurs centraux,
  •  le fonctionnement des volets d'aérateurs centraux.

Reposer la commande d'ouverture de capot (deux vis).

    Extraction de la planche de bord avec l'outil car. 1393

    Remise en marche
