Revue technique automobile Renault Avantime: Extraction de la planche de bord avec l'outil car. 1393

Il faut deux personnes pour cette opération.

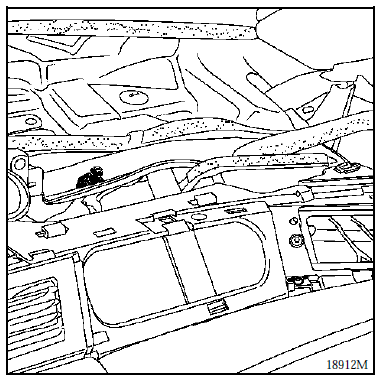

Attention : vérifier que les aérateurs centraux sont fermés pour ne pas casser les volets.

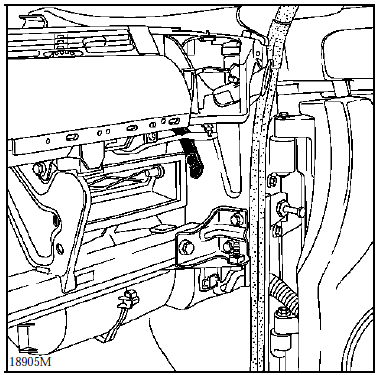

Dévisser les deux équerres de fixations inférieures de l'échelle (deux vis x 2).

Déposer les deux fixations supérieures.

Sortir les deux plaquettes des fixations supérieures

Sortir les deux plaquettes des fixations supérieures en extrayant chaque sapin avec un tournevis.

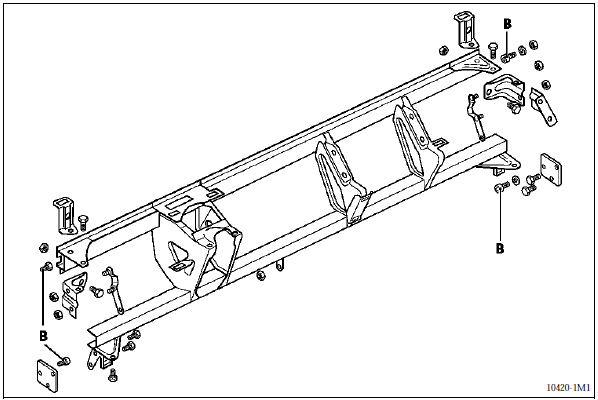

Dégager la planche de bord des quatre pions (b)

Dégager la planche de bord des quatre pions (b) en positionnant les barres dans les trous supérieurs des cavaliers en appui sur les poignées de maintien.

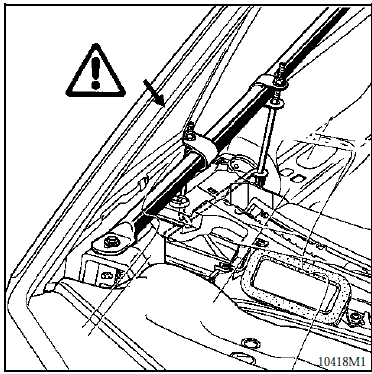

Attention : ne plus fermer les portes entièrement.

Les garnissages et les blocs de climatisation interfèrent.

Reculer la planche de bord jusqu'au goupillage de sécurité en :

  •  tirant parallèlement l'ensemble à deux personnes,
  •  observant les embouts d'aérothermes,
  •  écartant la tirette de capot,

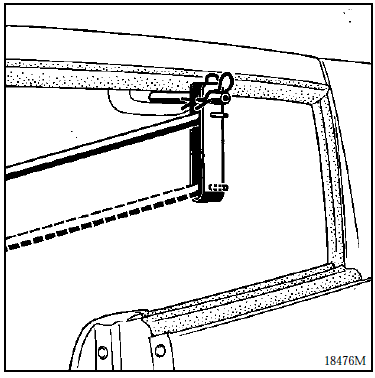

  •  prenant garde au passage de l'outil car. 1393 Au niveau des montants de déflecteurs,

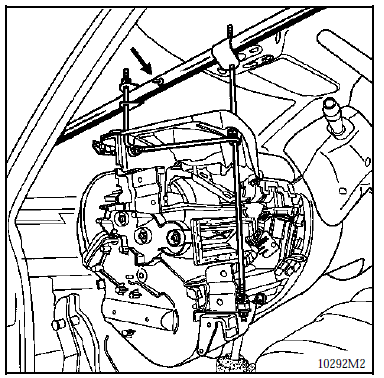

  • Prenant garde au passage de la poutre de planche de bord au niveau du levier de vitesses (la basculer légèrement).

Goupiller des deux côtés.

Repose

Repose

Particularités : a deux personnes situées de part et d'autre du véhicule, faire glisser l'ensemble planche de bord sur l'outil car. 1393 En passant avec précaution :

  •  la poutre au niveau du levier de vitesses,
  •  les embouts d'aérotherme au travers du tablier,
  •  la colonne de direction entre les pédales et au travers de la platine pédalier,
  •  les faisceaux.

Continuer à faire glisser l'ensemble de la planche de bord jusqu'aux butées de centrage.

Positionner les barres dans les trous inférieurs des cavaliers, la planche se cale automatiquement à son emplacement d'origine, sur ses centreurs.

Serrer les fixations, quatre vis équerres inférieures à 2,5 dan.M et quatre écrous pour équerres supérieures dans les passages de roue au couple "mécano".

Déposer l'outil car. 1993.

    Mise en place de l'outil car. 1393
