Revue technique automobile Renault Avantime: Chape rabattable de direction

Déboîter la "chaussette" de la colonne de direction.

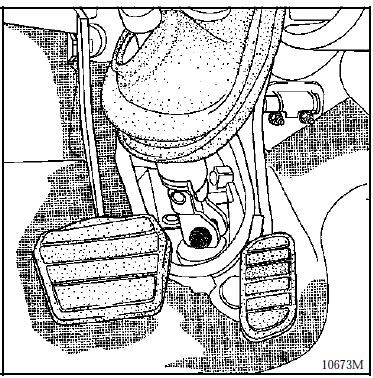

Par l'ouverture du pédalier dévisser le boulon clavette de la chape rabattable.

Faire tourner le volant vers la droite pour sortir le boulon clavette, bloquer le contacteur de démarrage.

Attention afin d'éviter tout risque de destruction du contacteur tournant d'airbag sous volant, veuillez respecter les consignes suivantes : immédiatement après désaccouplement la colonne de volant doit impérativement être immobilisé à l'aide du contacteur de démarrage pendant toute la durée de l'opération.

Tout doute sur le bon centrage du contacteur tournant d'airbag implique une dépose du volant afin d'appliquer la méthode de centrage décrite dans le chapitre 88 airbag.

Déposer :

  • Les consoles latérales passager et conducteur,
  •  la partie supérieure de la planche de bord,
  •  la partie arrière et avant de la console centrale inférieure (voir chapitre 57),
  •  les portillons passager et conducteur,
  •  les deux fixations avant du bandeau technique,

  • La fixation inférieure de la poutre,

  • La tirette de capot (deux vis),

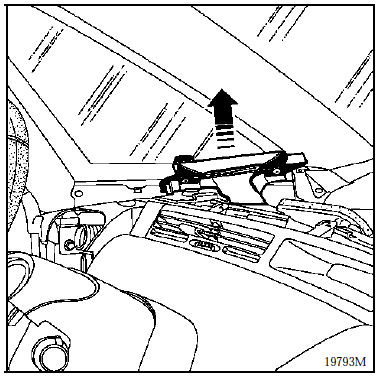

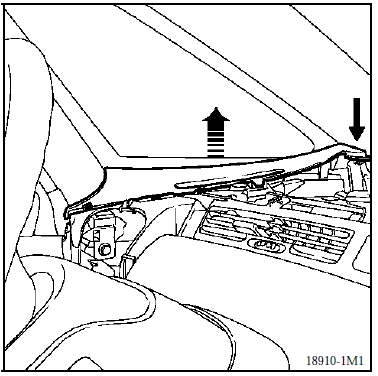

  • Les frises de désembuage de déflecteurs (une vis et trois agrafes tôle par côté) en tirant vers le haut.

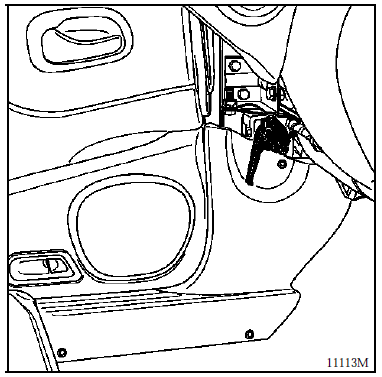

Dévisser les deux fixations latérales du bandeau

Dévisser les deux fixations latérales du bandeau technique et dégrafer les deux pattes.

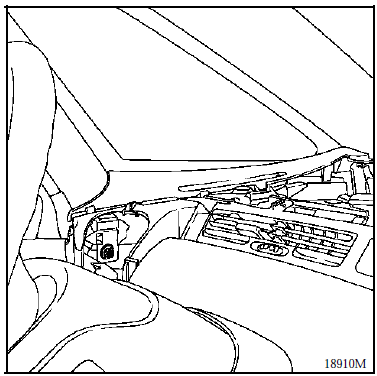

Dégrafer les tés de désembuage (deux agrafes

Dégrafer les tés de désembuage (deux agrafes tôle) et les extraire vers l'avant.

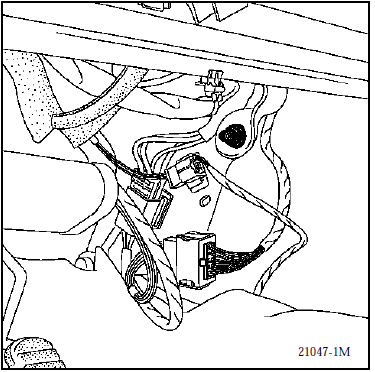

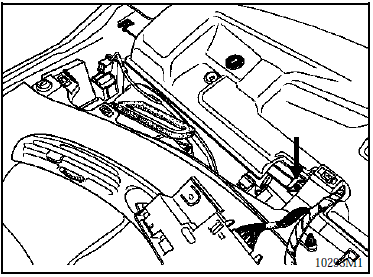

Débrancher les deux conduits d'air sur le bloc

Débrancher les deux conduits d'air sur le bloc pulseur.
