Revue technique automobile Renault Avantime: Deconnexions electriques

Déconnecter le boîtier fusibles :

  •  ouvrir le couvercle boîtier fusibles et relais,
  •  soulever la moquette et l'insonorisation,
  •  déposer les trois écrous de fixation supérieur et les trois vis inférieures de la tôle d'encadrement,
  •  soulever la goulotte et sortir la tôle d'encadrement,

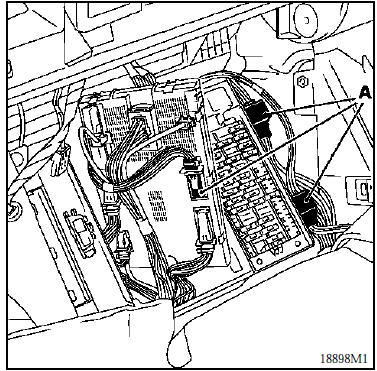

  •  débrancher les trois connecteurs (a) du boîtier,

  • Replacer la tôle et la moquette pour protéger le boîtier fusibles.

Déconnecter

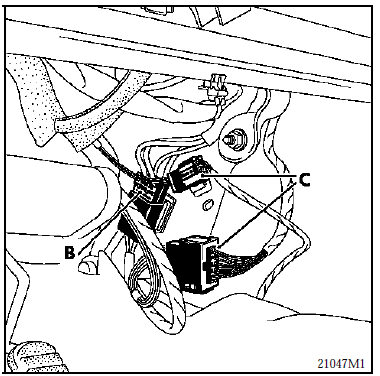

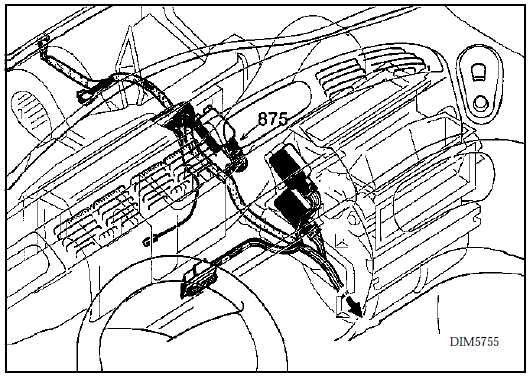

Les deux connecteurs (b) du faisceau de démarrage et désolidariser les connecteurs (c) de la poutre.

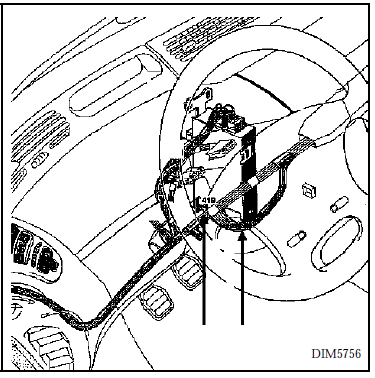

Les deux connecteurs 419 sur le boîtier électronique

Les deux connecteurs 419 sur le boîtier électronique de la climatisation régulée (si véhicule équipé).

Bien repérer chaque connecteur.

Mise en place de l'outil car. 1393

    Chape rabattable de direction

    Mise en place de l'outil car. 1393
