Analyse des etats antidemarrage

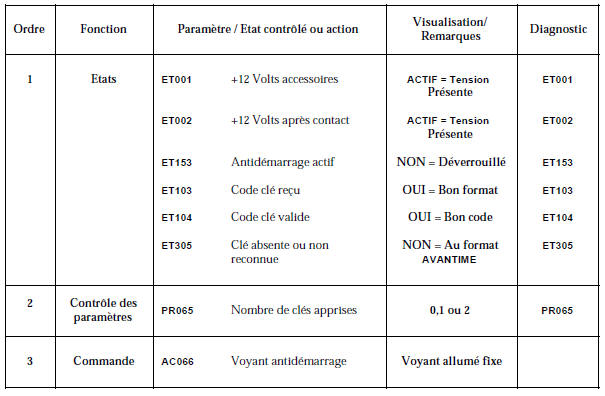

Voici cinq états pour visualiser le bon fonctionnement et les divers dysfonctionnements du système antidémarrage :

ET 002 : +12 volts après contact
ET 103 : code clé reçu
ET 104 : code clé valide
ET 153 : antidémarrage actif
ET 305 : code clé absent ou non reconnu

Afin de vérifier si les clés tranpondeurs et/ou le bch fonctionnent, il suffit d'effectuer un contrôle associer des cinq etats.

1- Bon fonctionnement du sytème, la clé est reconnue.

ET 002 : ACTIF
ET 103 : OUI
ET 104 : OUI
ET 153 : NON
ET 305 : NON

2 - La clé est défaillante ou la clé n'appartient pas au véhicule avantime

ET 002 : ACTIF
ET 103 : NON
ET 104 : NON
ET 153 : OUI
ET 305 : OUI

La bague transpondeur et les liaisons bague/bch sont correctes, mais la clé présentée n'émet pas de signal conforme au bch.

Consulter le diagnostic décrit dans l'et 103.

3 - La clé est d'un autre véhicule avantime.

ET 002 : ACTIF
ET 103 : OUI
ET 104 : NON
ET 153 : OUI
ET 305 : NON

La bague transpondeur et les liaisons bague/bch sont correctes, la clé émet un signal conforme, mais le code n'est pas celui de ce véhicule.

Consulter le diagnostic décrit dans l'et 103.

4 - La bch est défaillante, la clé présentée est correcte, mais le bch ne se dévérrouille pas.

ET 002 : ACTIF
ET 103 : OUI
ET 104 : OUI
ET 153 : OUI
ET 305 : NON

5 - La bague est défectueuse ou les liaisons bague/bch sont défectueuses

ET 002 ; ACTIF
ET 103 : NON
ET 104 : NON
ET 153 : OUI
ET 305 : NON

Vérification de la clé impossible, car aucune communication de la bague.

Consulter le diagnostic décrit dans l'et 305.

Apres reparation Traiter les défauts éventuellement déclarés par l'outil de diagnostic.

Effacer la mémoire du calculateur.
