Revue technique automobile Renault Avantime: Diagnostic - interprétation des défauts
Df002 Present ou memorise

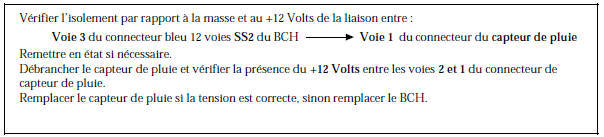

Alimentation capteur de pluie
CC : court-circuit
| Consignes | Capteur de pluie actif. Utiliser l'outil elé. 1506. |
CC
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

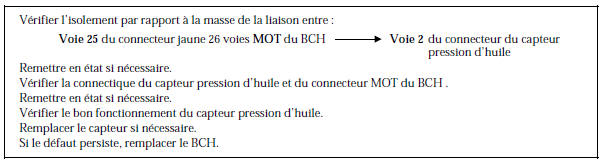

Df005 present ou memorise
Circuit capteur pression d'huile
| Consignes | +Apc et moteur tournant. Utiliser l'outil elé. 1506. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

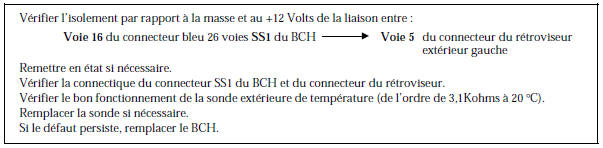

Df052 present ou memorise

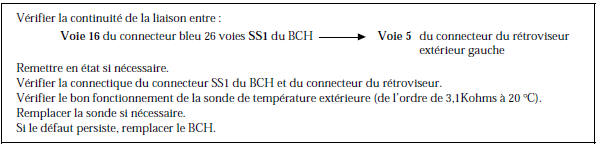

Circuit capteur température extérieure
CC : court-circuit
CO : circuit ouvert
| Consignes | + Acc, climatisation non régulée. Utiliser l'outil elé. 1506. |
CC
| Consignes | Rien à signaler. |
CO
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

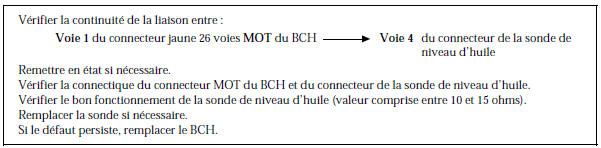

Df055 present ou memorise

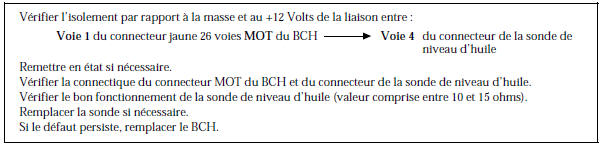

Sonde de niveau d'huile
CC : court-circuit
CO : circuit ouvert
| Consignes | La mesure du niveau d'huile se réalise lors de l'ouverture de la
porte conducteur. Cette mesure est effective 1 minute après la coupure du +apc. Utiliser l'outil elé. 1506. |
CC
| Consignes | Panne présente lors de la dernière mesure. |
CO
| Consignes | Panne présente lors de la dernière mesure. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df058 present ou memorise

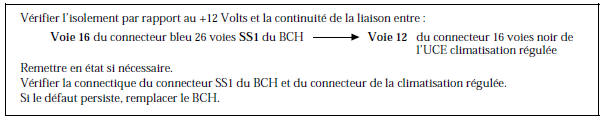

Ligne climatisation régulée
CC.0 : Court-circuit à la masse
CO : circuit ouvert
CC.1 : Court-circuit au +12 volts

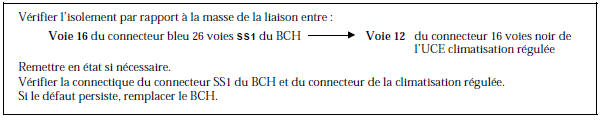

| Consignes | +Acc, climatisation régulée présente. Vérifier la bonne
configuration du bch
"avec climatisation régulée". Utiliser l'outil elé. 1506. |
CC.0
| Consignes | Rien à signaler. |
CC.1 - CO
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df106 present ou memorise

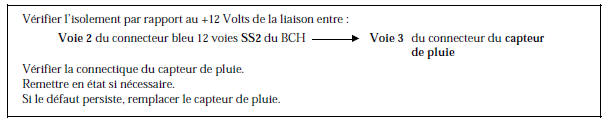

Capteur de pluie
CC.0 : Court-circuit à la masse
CO : circuit ouvert
CC.1 : Court-circuit au +12 volts

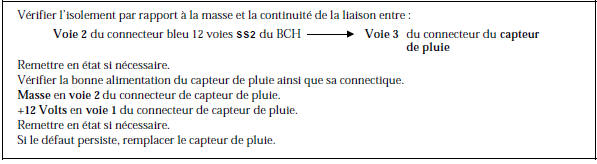

| Consignes | Capteur de pluie actif. Utiliser l'outil elé. 1506. |
CC.0 - CO
| Consignes | Rien à signaler. |
CC.1
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

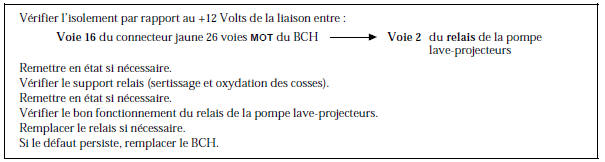

Df111 Present ou memorise
Circuit commande relais lave-projecteurs
CC.1 : Court-circuit au +12 volts
| Consignes | Lave-projecteurs actif. Utiliser l'outil elé. 1506. |
CC.1
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df150 present ou memorise
Alimentation groupe motoventilateur
| Consignes | +Apc. Utiliser l'outil elé. 1506. |
| Vérifier les fusibles gmv f55 et f54 situés dans le boîtier
interconnexion moteur. Remettre en état si nécessaire. Vérifier la connectique des supports fusibles f54 et f55. Remettre en état si nécessaire. Si le défaut persiste, remplacer le bch. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

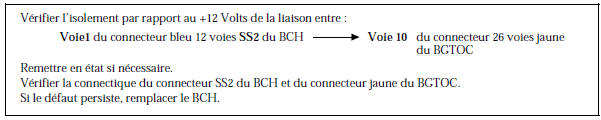

Df151 present ou memorise
Liaison toit ouvrant électrique
CC.0 : Court-circuit à la masse
CO : circuit ouvert
CC.1 : Court-circuit au +12 volts

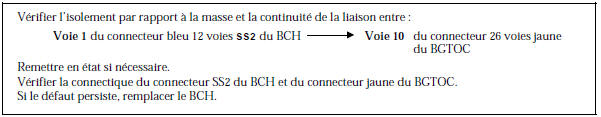

| Consignes | +Apc, bgtoc présents. Vérifier la bonne configuration du bch "avec
bgtoc". Utiliser l'outil elé. 1506. |
CC.0 - CO
| Consignes | Rien à signaler. |
CC.1
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

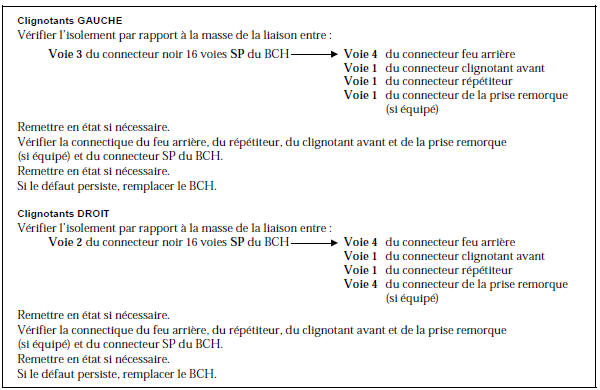

Df152 Present ou memorise
Circuit clignotant
CC.0 : Court-circuit à la masse
| Consignes | Clignotant défaillant activé. Utiliser l'outil elé. 1506. |
CC.0
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |

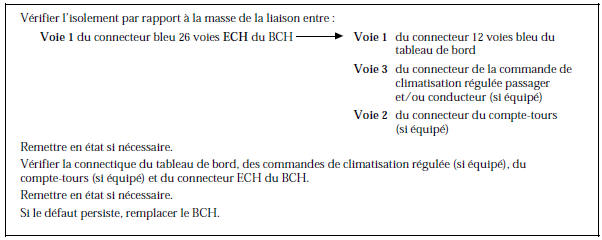

Df153 Present ou memorise
Ligne éclairage rhéostat
CC.0 : Court-circuit à la masse
| Consignes | +Apc ou +acc. Utiliser l'outil elé. 1506. |
CC.0
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df154
Present ou memorise

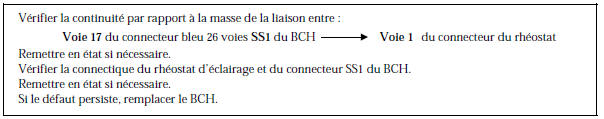

Ligne information éclairage rhéostat
CO : circuit ouvert
| Consignes | +Apc ou +acc. Utiliser l'outil elé. 1506. |
CO
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df155 present ou memorise
Jauge à carburant bloquée
| Consignes | +Apc et 250 kms parcourus sans changement de niveau. Utiliser l'outil elé. 1506. |
| Vérifier la connectique du connecteur mot du bch et du connecteur de
la jauge à carburant. Remettre en état si nécessaire. Vérifier le bon fonctionnement de la jauge à carburant (la valeur doit être comprise entre 30 et 375 ohms). Vérifier le mécanisme de la jauge. Si le défaut persiste, remplacer le bch. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df156 Present ou memorise

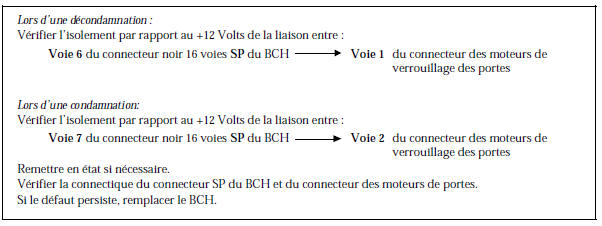

Circuit commande des ouvrants
CC.1 : Court-circuit au +12 volts
| Consignes | Utiliser l'outil elé. 1506. |
CC.1
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df158 present ou memorise
Témoin airbag
| Consignes | +Apc. Utiliser l'outil elé. 1506. |
| Vérifier la lampe de la fonction airbag située dans le tableau de
bord. Remplacer la lampe si elle est défaillante. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df160 Present ou memorise

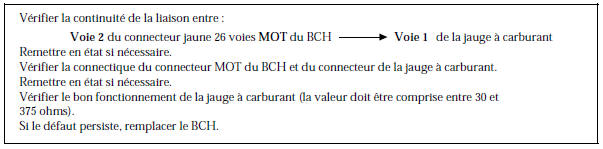

Circuit jauge carburant
CO : circuit ouvert
| Consignes | +Apc. Utiliser l'outil elé. 1506. |
CO
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df161 Present ou memorise

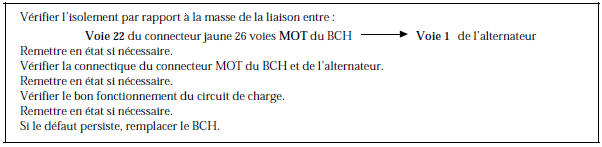

Charge batterie
| Consignes | +Apc et moteur tournant. Utiliser l'outil elé. 1506. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
Df163 Present ou memorise

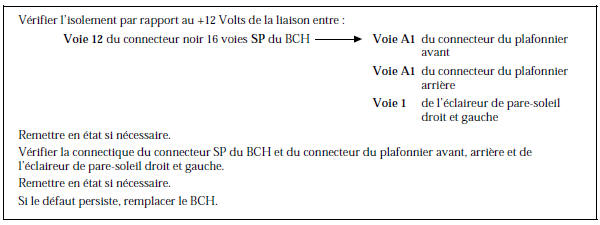

Plafonniers avant
CC.1 : Court-circuit au +12 volts
| Consignes | Ouverture porte. Utiliser l'outil elé. 1506. |
CC.1
| Consignes | Rien à signaler. |
| Apres reparation | v |
Df164 Present ou memorise
Plafonniers arrière
CC.1 : Court-circuit au +12 volts
| Consignes | Ouverture porte. Utiliser l'outil elé. 1506. |
CC.1
| Consignes | Rien à signaler. |
| Apres reparation | Reprendre le contrôle de conformité au début. |
