Revue technique automobile Renault Avantime: Garniture d'assise

Important

Avant la dépose :

  •  brancher l'outil diagnostic,
  •  mettre le contact,
  •  procéder à la désactivation de l'airbag.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag s'allume au tableau de bord.

Attendre deux secondes la décharge automatique du boîtier.

Couper le contact.

Débrancher la batterie.

Depose

Déposer les fixations du siège.

Sortir le siège du véhicule.

Déposer les élastiques de maintien de la poche aumônière.

Déposer la poignée de réglage d'inclinaison de

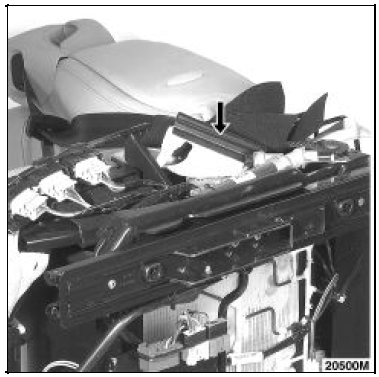

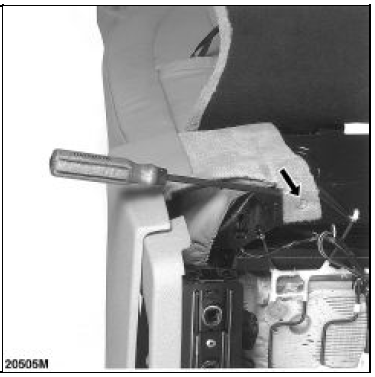

Déposer la poignée de réglage d'inclinaison de dossier par l'intérieur en écartant les fentes de la poignée avec un tournevis, puis la tirer vers le haut.

Attention : cette poignée doit être remplacée à

Attention : cette poignée doit être remplacée à chaque intervention. Déposer l'agrafe de maintien.

Déposer la vis de fixation du carter.

Déposer la vis de fixation du carter.

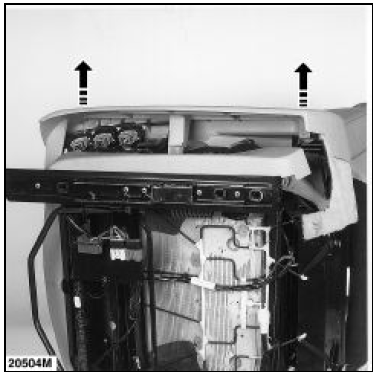

Tirer le carter vers le haut.

Tirer le carter vers le haut.

Depose du carter de glissiere

Depose du carter de glissiere

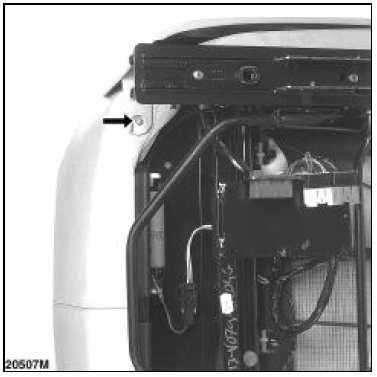

Déposer la vis de maintien arrière.

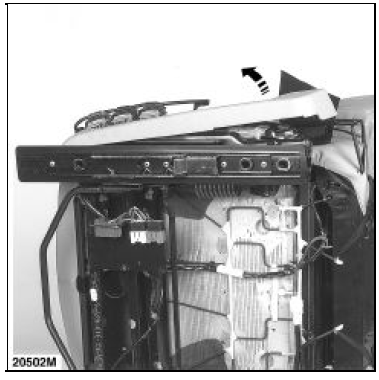

Lever l'arrière du carter et le tirer vers le haut.

Lever l'arrière du carter et le tirer vers le haut.

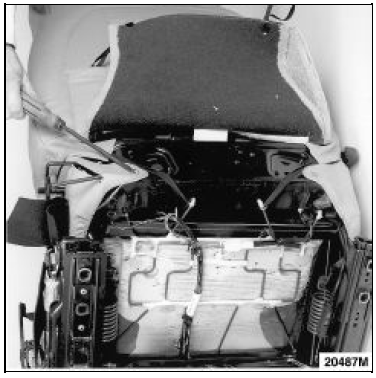

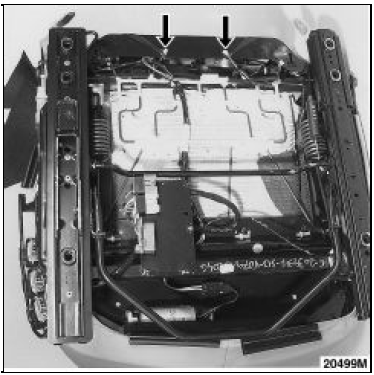

Déposer les deux agrafes de maintien de

Déposer les deux agrafes de maintien de garnissage.

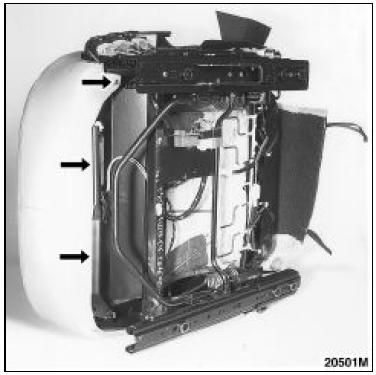

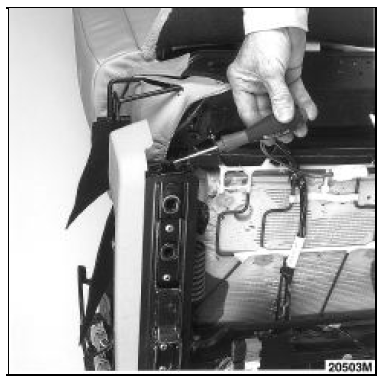

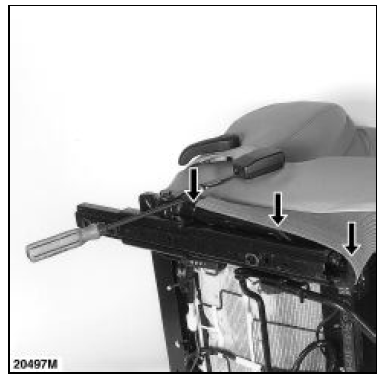

Déclipser les profils de maintien ainsi que les

Déclipser les profils de maintien ainsi que les oreilles avant.

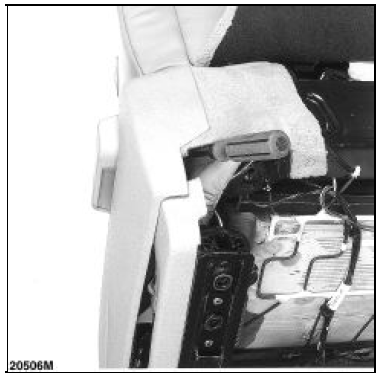

Déposer le profil de maintien gauche.

Déposer le profil de maintien gauche.

Libérer les élastiques de maintien de la housse de

Libérer les élastiques de maintien de la housse de dossier en coupant les agrafes nez de porc.

Déhousser le coussin au niveau de l'articulation.

Déhousser le coussin au niveau de l'articulation.

Retourner le siège.

Retourner le siège.

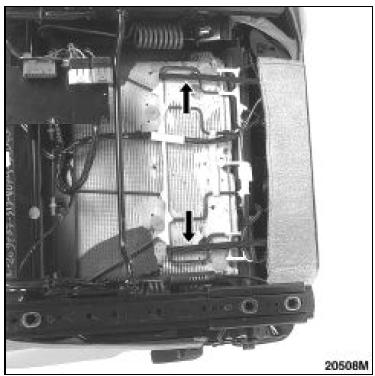

Dégrafer les trois sapins.

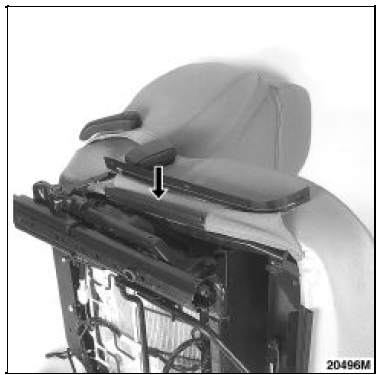

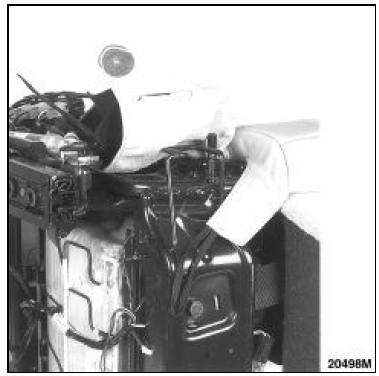

Déposer le profil de maintien droit côté

Déposer le profil de maintien droit côté pédoncule.

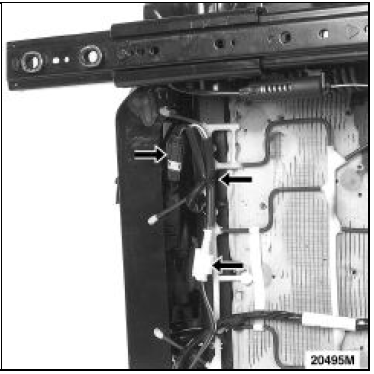

Débrancher les deux connecteurs et couper le

Débrancher les deux connecteurs et couper le collier plastique.

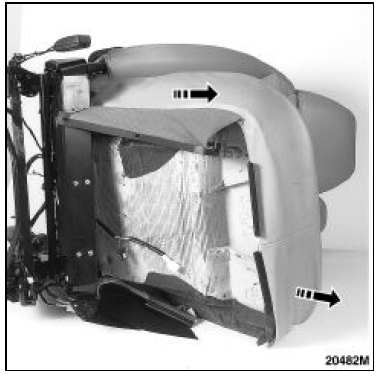

Sortir l'ensemble housse et mousse.

Sortir l'ensemble housse et mousse.

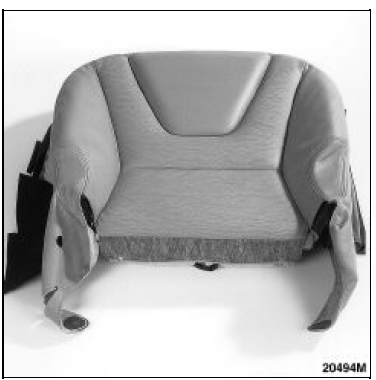

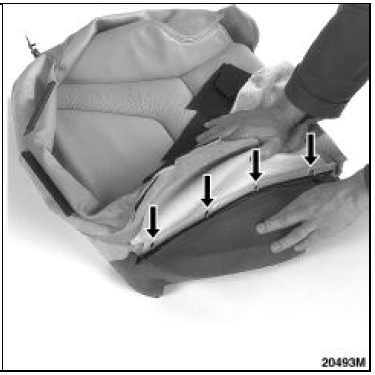

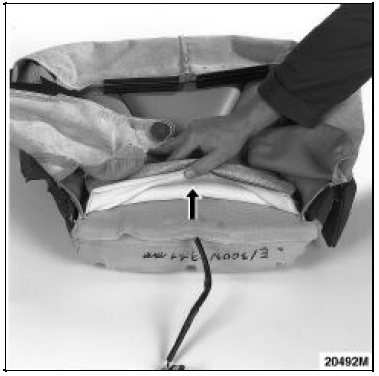

Séparer la housse de la mousse en écartant la

Séparer la housse de la mousse en écartant la housse puis couper les agrafes nez de porc à chaque rappel de couture.

En cas de nécessité de remplacement de la nappe

En cas de nécessité de remplacement de la nappe chauffante, il est impératif de remplacer également la mousse.
