Revue technique automobile Renault Avantime: Garniture de dossier

Déposer les élastiques de maintien de la poche aumônière.

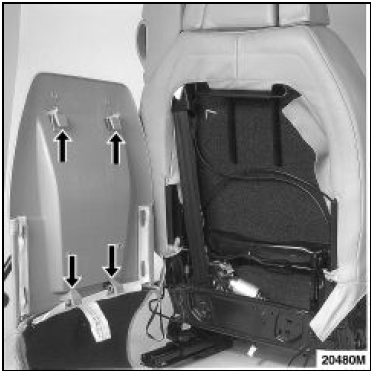

Sortir la coque de dossier en la tirant vers le haut

Sortir la coque de dossier en la tirant vers le haut pour dégager les ergots.

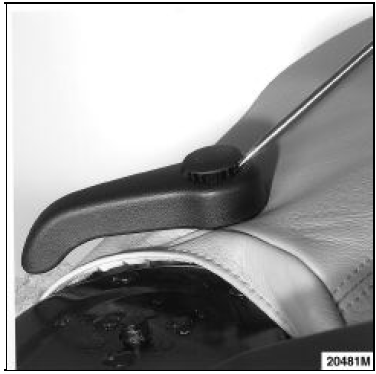

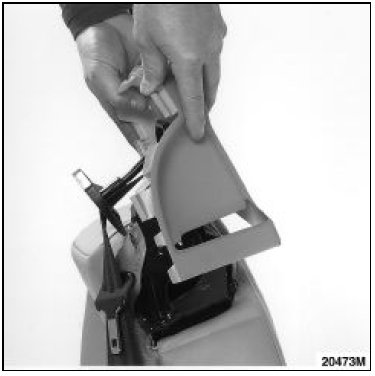

Enlever l'enjoliveur central de la poignée de

Enlever l'enjoliveur central de la poignée de basculement de dossier à l'aide d'un petit tournevis puis sortir la poignée en la tirant vers le haut.

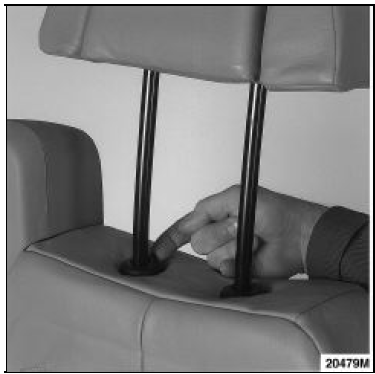

Enlever l'appui-tête en soulevant l'ergot.

Enlever l'appui-tête en soulevant l'ergot.

Déclipser la coque avant du carter de poutre.

Déclipser la coque avant du carter de poutre.

Attention : cette pièce doit être remplacée après chaque démontage

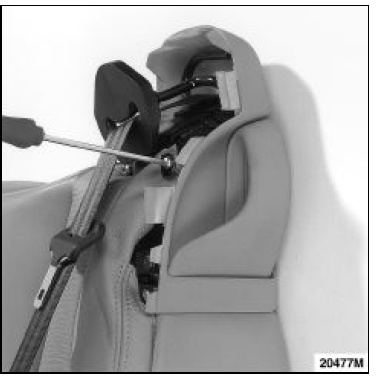

Déposer les trois vis de fixation de la coque arrière

Déposer les trois vis de fixation de la coque arrière du carter de poutre.

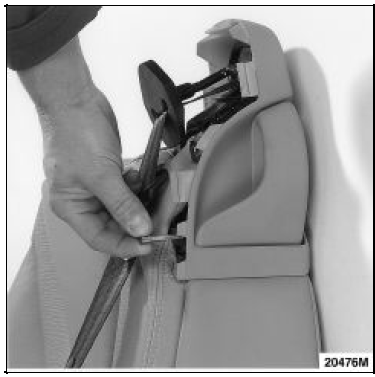

Sortir l'axe de la poignée de basculement de

Sortir l'axe de la poignée de basculement de siège.

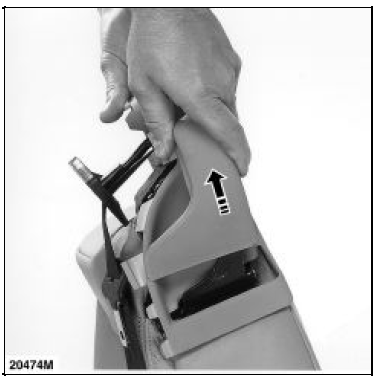

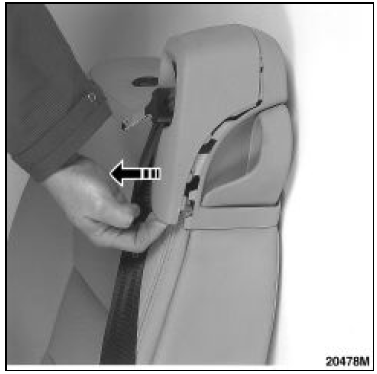

Sortir la poignée en tirant suivant la flèche.

Sortir la poignée en tirant suivant la flèche.

Déposer la coque arrière de carter de poutre.

Déposer la coque arrière de carter de poutre.

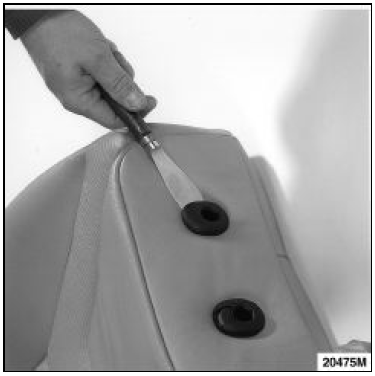

Déposer les enjoliveurs de guide d'appui-tête.

Déposer les enjoliveurs de guide d'appui-tête.

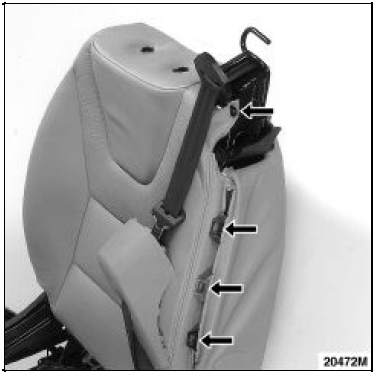

Déclipser les pattes de maintien de l'airbag latéral

Déclipser les pattes de maintien de l'airbag latéral et l'oreille de maintien de housse du dossier.

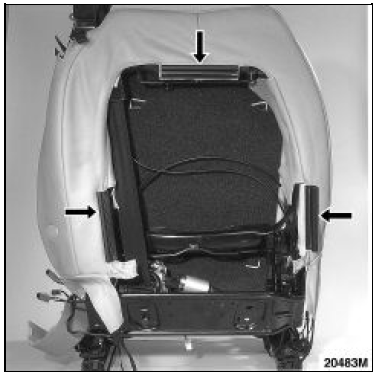

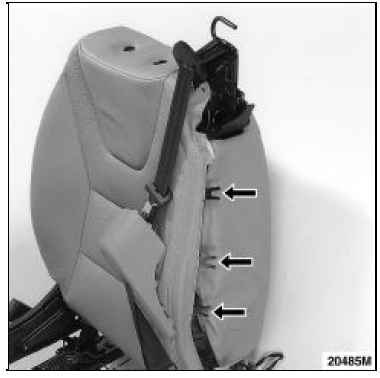

Déclipser les clips de maintien de la housse de

Déclipser les clips de maintien de la housse de dossier en les tirant vers l'extérieur de siège.

Retourner le siège et couper les six agrafes nez de

Retourner le siège et couper les six agrafes nez de porc.

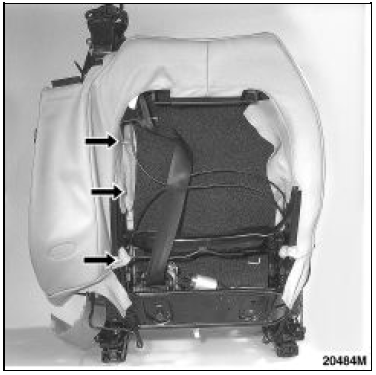

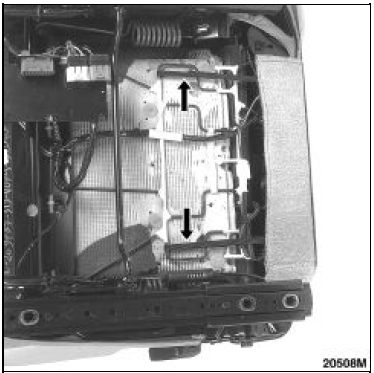

Déclipser les profils de maintien de housse.

Déclipser les profils de maintien de housse.

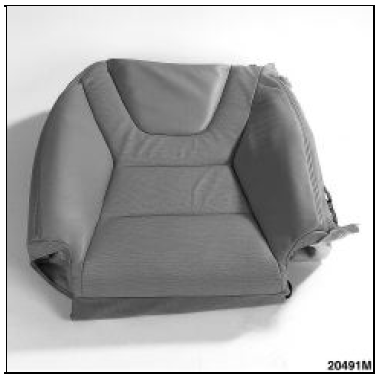

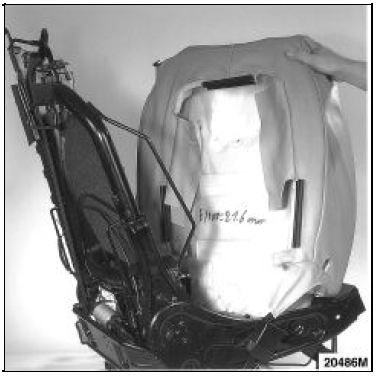

Déposer l'ensemble housse et mousse.

Déposer l'ensemble housse et mousse.

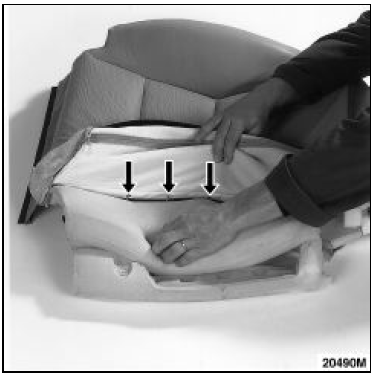

Séparer la housse de la mousse en écartant la

Séparer la housse de la mousse en écartant la housse puis couper les agrafes nez de porc à chaque rappel de couture.

Retourner le dossier et dégrafer les rappels

Retourner le dossier et dégrafer les rappels horizontaux.

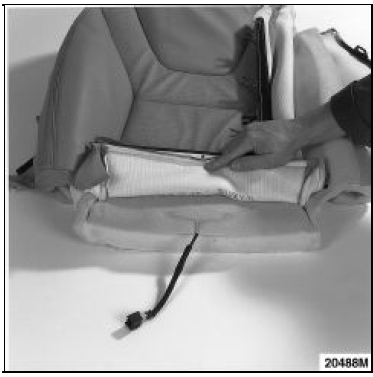

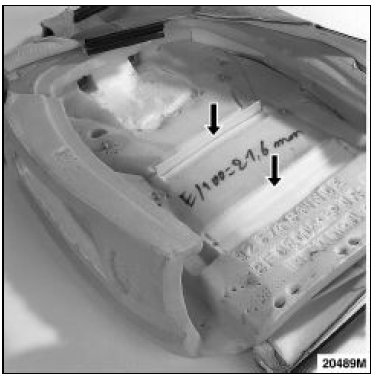

En cas de nécessité de remplacement de la nappe

En cas de nécessité de remplacement de la nappe chauffante lombaire, il est impératif de remplacer également la mousse.
