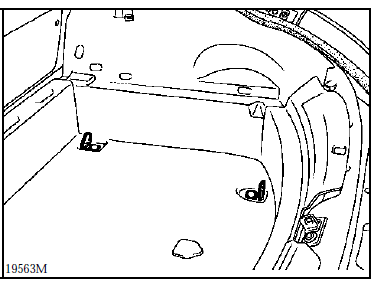

Revue technique automobile Renault Avantime: Garniture de plancher de coffre

Depose

Déchausser le joint de hayon.

Déposer les cinq vis de maintien de la garniture de seuil de coffre (etoile de 20).

Tirer vers le haut pour le déclipser.

Déposer les quatre vis de fixation des anneaux

Déposer les quatre vis de fixation des anneaux d'arrimage (etoile de 30).

Sortir la garniture de fond de coffre.

Repose

Repose

Lors de la repose ne pas intervenir sur les entretoises situées sous les anneaux d'arrimage.

Longueur de l'entretoise des anneaux situés près de la banquette : 12,5 mm.

Longueur de l'entretoise des anneaux situés près du hayon : 5,8 mm.

    Garniture arrière inférieure

    Garniture de passage de roue
