Revue technique automobile Renault Avantime: Lunette de hayon

Depose

Depose

Déposer :

  •  le bras d'essuie-vitre avec un extracteur, et déconnecter le tuyau de lave-glace,
  •  le capot et le moteur d'essuie-vitre,
  •  l'enjoliveur du moteur d'essuie-vitre,
  •  les enjoliveurs latéraux, en passant un outil tranchant entre la vitre et l'enjoliveur,
  •  les vérins.

Déconnecter les fils de dégivrage.

Casser la vitre ou découper à l'aide de la corde à piano, à deux personnes (l'une à l'intérieur, l'autre à l'extérieur), toute la zone de collage périmétrique en commençant en bas par le centre (attention à ne pas découper le hayon et les connecteurs de la lunette dégivrante).

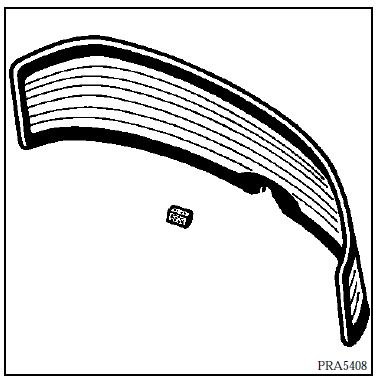

Déposer la vitre.

Nettoyage et preparation de la lunette

Appliquer la gamme décrite pour le pare-brise.

Monter la lunette à blanc et vérifier la présence d'un jeu de 2 à 3 millimètres en partie supérieure avec un calage de 2 millimètres en bas.

Dans le cas contraire, placer une entretoise verticale dans la baie pour maintenir ces jeux pendant le collage et sa polymérisation

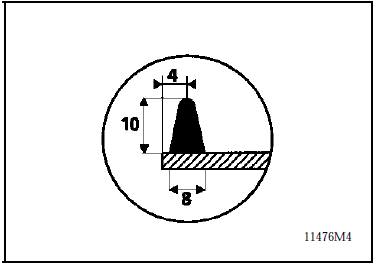

Extruder un cordon de 8 mm de large sur 10 mm

Extruder un cordon de 8 mm de large sur 10 mm de haut sur toute la périphérie de la lunette.

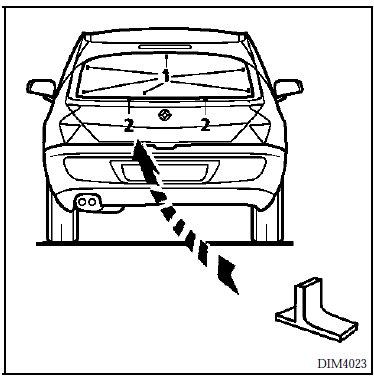

Poser les cales d'enfoncement caoutchouc de 5 millimètres sur le hayon en (1).

Pose

Pose

Présenter, centrer et coller la lunette, positionnée en hauteur à l'aide de 2 cales plastique en "té" (2).

Poser l'enjoliveur d'essuie-vitre, le joint, le moteur et son étanchéité, le capot du moteur et le bras d'essuie-vitre.

Connecter le lave-glace et la lunette dégivrante.

Coller les enjoliveurs latéraux.

Reposer les vérins après polymérisation de la colle de la lunette.
