Revue technique automobile Renault Avantime: Réglage vitre de custode

Repose

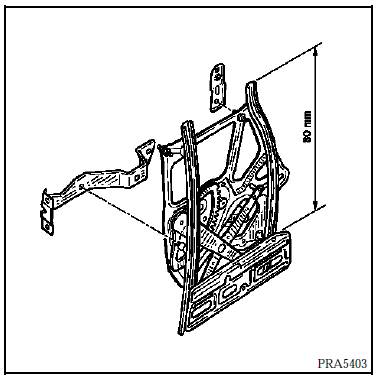

Attention : le lève-vitre doit être resté dans la position vitre descendue de 8 cm (c'est aussi la position de livraison du lève-vitre neuf). La porte et la vitre avant doivent être bien réglées.

Pré-réglage

Pré-réglage

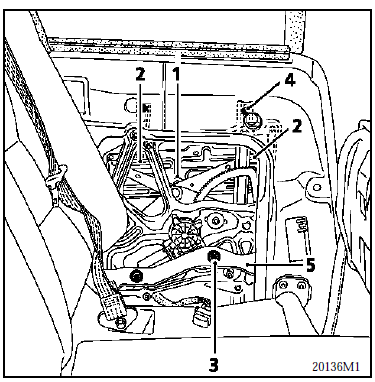

Préparer la custode, en vérifiant le réglage du goujon épaulé inférieur (1), appui à 5 mm de la face interne de la vitre (dévissé d'environ 5 tours).

Montage

Montage

Engager la vitre entre l'aile et sa doublure, par le haut, l'emboîter dans la glissière arrière. La fixer sur le chariot avec l'écrou sans dérégler le goujon (1).

Mettre les deux vis (2) de fixation supérieures de vitre et les serrer.

Placer le bouton de commande sur le faisceau.

Réglage (encastrement de la vitre dans le joint de brancard) monter la vitre à quelques millimètres du joint de brancard.

Agir sur le goujon inférieur (1) pour garantir l'engagement de la vitre dans le joint.

Monter la vitre à fond pour vérifier son bon réglage.

Serrer le contre-écrou d'immobilisation du goujon de réglage (1).

Nota : s'il apparaît nécessaire de régler le parallélisme entre la vitre et l'aile et son alignement par rapport à la vitre de porte voir le réglage du lève-vitre chapitre 51. Remonter le lécheur de custode, le film d'étanchéité et le garnissage arrière
