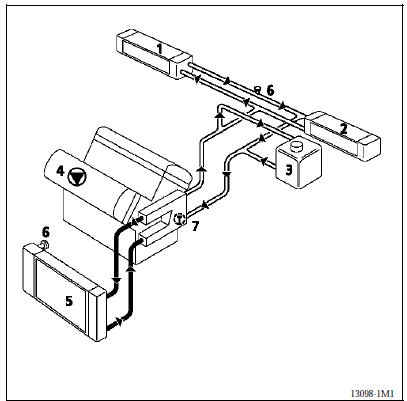

Revue technique automobile Renault Avantime: Schéma

1. Aérotherme droit
2. aérotherme gauche
3. bocal "chaud" avec dégazage permanent
4. pompe à eau
5. radiateur moteur
6. purges
7. thermostat

La valeur de tarage de la soupape du vase d'expansion est de 1,2 bar (couleur marron).
