Revue technique automobile Renault Avantime: Airbag passager

Module airbag passager

Le coussin airbag est lié à la ceinture de sécurité située face à lui.

La calibration du système de retenue programmée de la ceinture est spécifique et complémentaire à ce type de coussin d'airbag.

Description

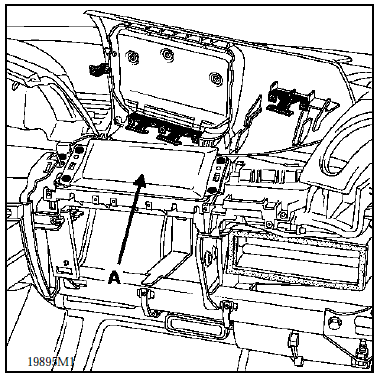

Il est fixé dans la planche de bord face au passager avant (a). Il comporte :

  •  un sac gonflable,
  •  deux générateurs de gaz pyrotechniques indissociables avec ses allumeurs.

Nota : ce système est opérationnel après la mise

Nota : ce système est opérationnel après la mise du contact.

Depose

Attention : il est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbags) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.



Important : avant la dépose d'un module airbag passager, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées et le témoin airbags au tableau de bord s'allume.

Pour déposer le module airbag passager

Déposer côté droit :

  •  le bas de planche de bord,
  •  la conduite d'aérateur inférieure,
  •  la joue avant droite de la console centrale,

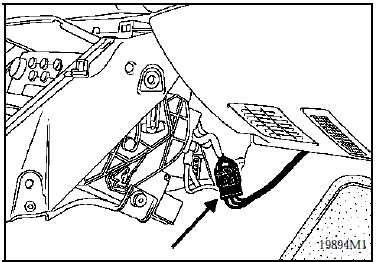

  •  débrancher le connecteur de l'airbag passager (connecteur jaune) puis dégrafer son câble le long de son cheminement,

  • La grille de haut-parleurs,
  •  la platine de haut-parleurs,
  •  la commande de climatisation droite,
  •  soulever la casquette de planche de bord sur la droite pour en déclipser les trois premiers clips en vous aidant du trou laisser par le logement du haut-parleurs,
  •  maintener la casquette de planche de bord surélever à l'aide d'une cale,
  •  soulever et bloquer le panneau de la boîte à gants centrale ouvert,
  •  déclipser le cache plastique sur la droite dans le logement de la boîte à gants centrale et déposer la vis,
  •  dégager le capotage de l'airbag passager en le tirant en arrière sur 1 cm tout en exerçant une pression vers le bas sur l'arrière du capotage, puis le dégager de son logement vers le haut,

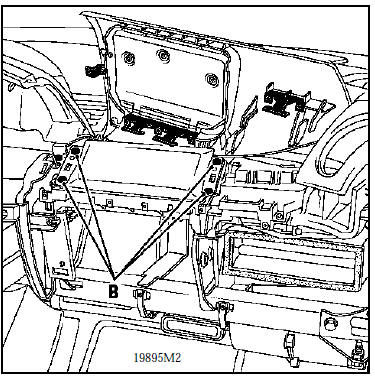

  •  déposer les quatre vis de fixation (b) puis dégager l'airbag vers le haut.

Important : lors du déclenchement du module airbag passager, la déformation et la détérioration des fixations imposent systématiquement le remplacement de la planche de bord.

Ne pas oublier d'apposer l'étiquette d'interdiction d'installer un siège enfant dos à la route sur le siège passager sur le côté de la planche neuve (étiquette disponible dans la collection réf. : 77 01 205 442)



Important : avant la mise au rebut d'un coussin airbag non déclenché, il est imperatif de procéder à sa destruction en suivant la méthode, voir chapitre "procédure de destruction".



Rappel : lors d'un enclenchement des prétensionneurs de ceinture ou des airbags, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord. Le boîtier électronique doit alors être obligatoirement remplacé (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

Repose

Attention : respecter imperativement les consignes de sécurité qui sont à suivre pour la repose ou le remplacement du module airbag passager.

Tout manquement à ces prescriptions pourrait provoquer une mise hors d'état de fonctionnement normal des systèmes, voire présenter un risque pour les occupants du véhicule.

Procéder dans le sens inverse de la dépose en respectant impérativement le couple de serrage des fixations du module (couple de serrage passager 2,4 dan.M).

S'assurer de la mise en place du doigt de maintien de l'uce carminat lors de la repose du bas de planche de bord.

Important :
  •  aucun corps étranger (vis, agrafe...) Ne doit être oublié au montage du module airbag.
  •  Côté module, bien enclipser à fond le connecteur (enclipsage fort) et positionner le verrou de sécurité.
  •  Coller une étiquette adhésive "témoin d'inviolabilité du système" de couleur bleue vendu sous la référence 77 01 040 153 (autres véhicules).

Effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre "diagnostic".
