Revue technique automobile Renault Avantime: Fermeture bavolet avant et arrière

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du longeron arrière complet.

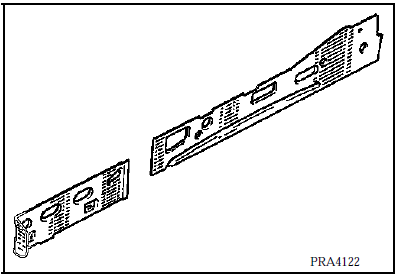

Composition de la piece M.P.R

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  des protections de bas de marche,
  •  de la porte,
  •  des joints de porte,
  •  du siège avant,
  •  de la banquette arrière,
  •  du garnissage de plancher,
  •  du faisceau partiel,
  •  de l'aile avant,
  •  de l'aile arrière,
  •  du bas de caisse smc,
  •  du pied avant partiel inférieur,
  •  du panneau latéral arrière partiel inférieur,
  •  du bavolet.

1 LIAISON AVEC BAVOLET

Epaisseur des tôles (mm)

Bavolet 1,0
Support de cric 2,0
Tôle inférieure arrière fermeture de bavolet 0,8
Tôle inférieure avant fermeture de bavolet 0,8
Plancher 0,8

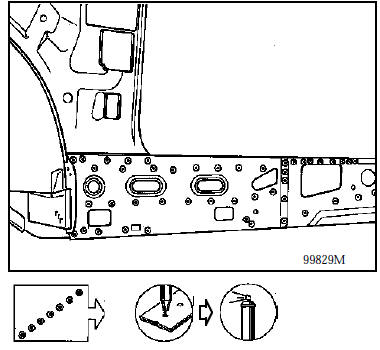

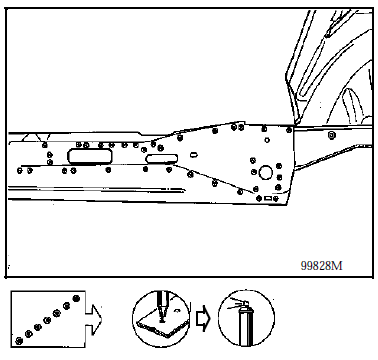

Dégrafage

82 Points électriques sur épaisseur 0,8 et 2,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
