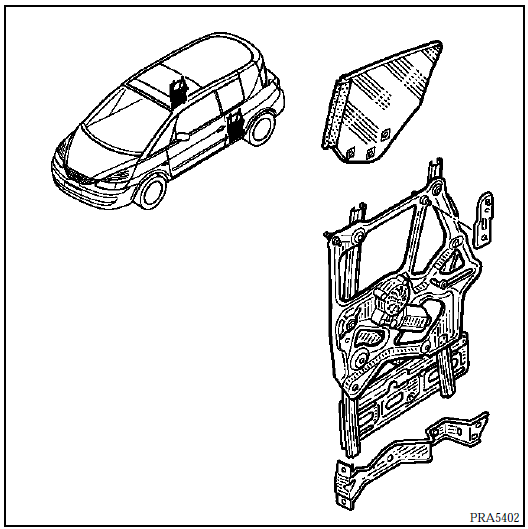

Remplacement leve-vitre de custode arriere

Depose

Depose

Déconnecter la batterie.

Déposer :

Déposer :

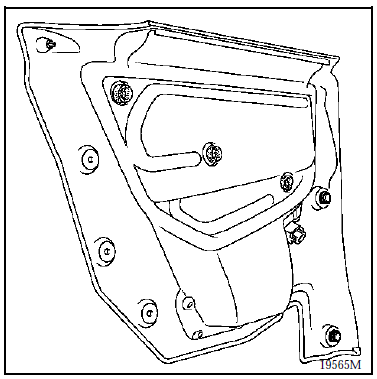

  •  la garniture de panneau passager arrière (deux vis étoile t20 à l'arrière, deux clips à l'avant, lever pour dégager le lécheur, déconneter la commande de lève-vitre),
  •  les lécheurs extérieurs et intérieurs,

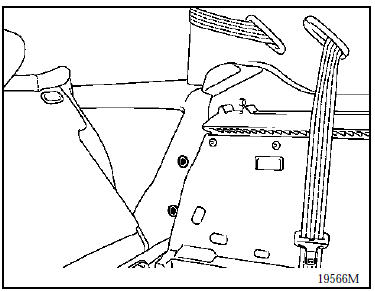

  •  décoller le film d'étanchéité à la spatule.

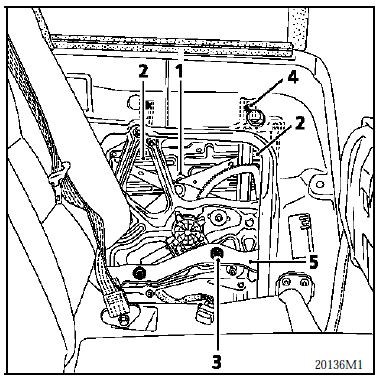

  • Vitre en haut, dévisser l'écrou inférieur en (1),
  •  vitre descendue de 8 cm, dévisser les vis (2).

Dégager le goujon en (1) et sortir la vitre entre l'aile et sa doublure.

Débrancher le connecteur sur le moteur.

Desserrer les quatre contre-écrous (3) et (4) de fixation du mécanisme (trois sur supports et un sur structure).

Déposer le support (5).

Dégager les quatre goujons et extraire le lèvevitre.

Repose

Attention : pour faciliter sa mise en place et

Attention : pour faciliter sa mise en place et celle de la vitre, le mécanisme de lève-vitre doit être dans sa position de livraison, soit h = 8 cm environ. La porte et la vitre avant doivent être préalablement réglées.

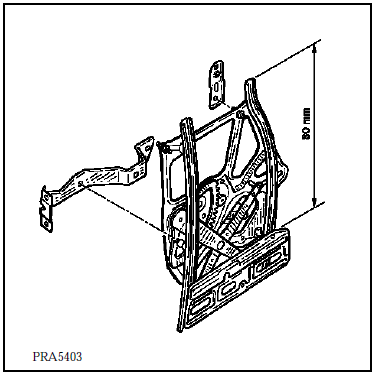

Pré-régler les deux goujons supérieurs (4) à une hauteur de 7 mm à l'avant et 12 à l'arrière, et les deux inférieurs (3) à 14 mm (distance entre la collerette inférieure du goujon et la platine tôle du léve-vitre).

Poser les pattes inférieure et supérieure de fixation sur la caisse.

Mettre le léve-vitre dans ses supports et approcher les écrous de quelques filets, sans faire tourner les goujons.

Connecter le moteur électrique.

Descendre le léve-vitre de façon à apercevoir le

Descendre le léve-vitre de façon à apercevoir le trou de fixation du goujon (1).

Préparer la custode, en vérifiant le réglage du goujon épaulé inférieur (1), appui à 5 mm de la face interne de la vitre (dévissé d'environ 5 tours).

Engager la vitre entre l'aile et sa doublure, par le haut, l'emboîter dans la glissière arrière. La fixer sur le chariot avec l'écrou sans dérégler le goujon.

Remonter la vitre à 8 centimètres du brancard et mettre les deux vis (2) de fixation de vitre et les serrer.

    Réglages de léve-vitre de porte avant

    Réglages de lève-vitre de custode
